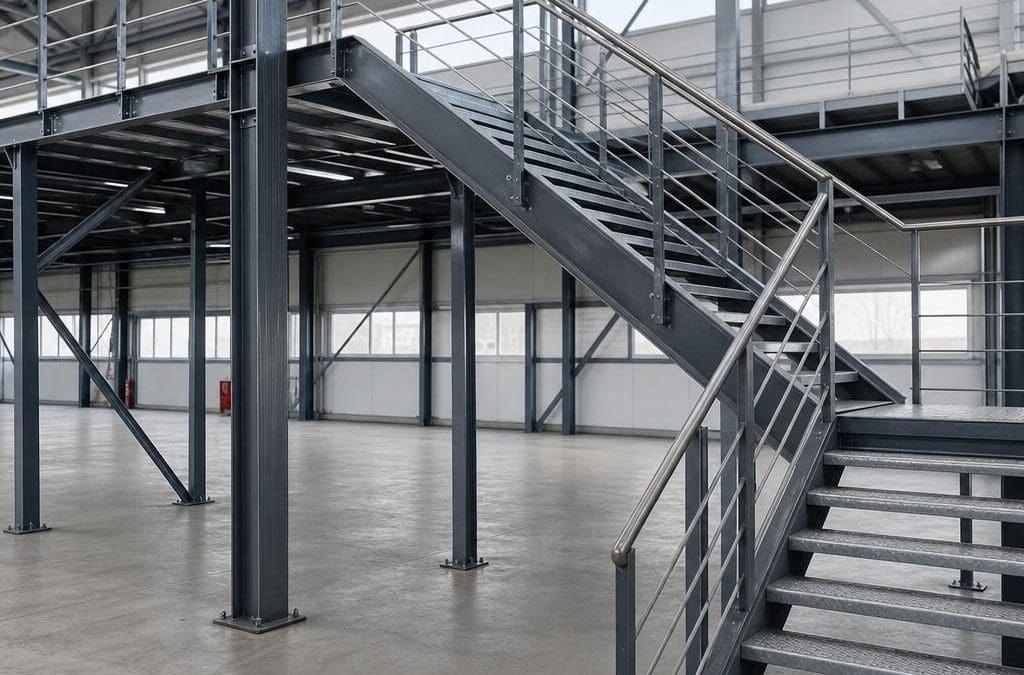

Projekt schodów na konstrukcji stalowej to nie tylko wybór kształtu i materiału, ale przede wszystkim opracowanie bezpiecznego układu nośnego, dopasowanego do sposobu użytkowania obiektu. W praktyce schody stalowe projektuje się od funkcji: inne wymagania ma klatka techniczna w hali, inne zejście ewakuacyjne, a jeszcze inne schody prowadzące na antresolę, pomost lub dach technologiczny. Dobrze przygotowany projekt powinien łączyć nośność, ergonomię, odporność na warunki eksploatacji oraz możliwość sprawnego wykonania i montażu. W Gaj-Stal realizujemy konstrukcje stalowe dla obiektów przemysłowych, magazynowych i technicznych, dlatego wiemy, że schody są często niewielkim elementem inwestycji, ale mają duży wpływ na bezpieczeństwo pracy, logistykę i późniejsze utrzymanie obiektu. Z perspektywy inwestora najważniejsze jest to, aby już na etapie koncepcji uwzględnić sposób użytkowania, obciążenia, otoczenie konstrukcji oraz wymagania formalne dla danego budynku.
Od czego zaczyna się projekt schodów na konstrukcji stalowej?
Projekt schodów stalowych powinien zaczynać się od odpowiedzi na kilka podstawowych pytań: kto będzie z nich korzystał, jak często, w jakim obiekcie i w jakich warunkach środowiskowych. Schody w hali magazynowej lub produkcyjnej nie są elementem wyłącznie architektonicznym. Często stanowią część ciągów komunikacyjnych dla pracowników, dostęp serwisowy do maszyn, wejście na pomost technologiczny albo drogę ewakuacji. Każde z tych zastosowań wpływa na rozwiązania projektowe.
W praktyce analizuje się między innymi:
- wysokość kondygnacji lub poziomów, które trzeba połączyć,
- dostępną przestrzeń pod bieg schodów i spocznik,
- przewidywane obciążenia użytkowe,
- rodzaj ruchu: pieszy, serwisowy, techniczny, ewakuacyjny,
- warunki pracy konstrukcji: wnętrze suche, środowisko wilgotne, strefa zewnętrzna,
- sposób połączenia schodów z konstrukcją główną budynku lub niezależnym podparciem,
- wymagania dotyczące balustrad, zabezpieczeń i antypoślizgowości.
Na tym etapie nie chodzi jeszcze o detal warsztatowy, ale o ustalenie, czy schody mają być jednobiegowe, dwubiegowe, zabiegowe, ze spocznikiem pośrednim, samonośne czy oparte na istniejącej konstrukcji. Błąd popełniony na początku zwykle wraca później w postaci kolizji montażowych, niewygodnej komunikacji albo kosztownych przeróbek na budowie.
W naszej firmie zwracamy uwagę, że projekt schodów powinien być koordynowany z całą inwestycją. Jeżeli w obiekcie są antresole, podesty technologiczne, podkonstrukcje pod urządzenia, kanały instalacyjne lub obudowa z płyt warstwowych, schody muszą być z tym spójne. Dotyczy to nie tylko geometrii, ale też punktów mocowania, dylatacji, odwodnienia i późniejszego dostępu serwisowego.
Jakie elementy musi uwzględniać dobry projekt schodów stalowych?
Dobry projekt schodów na konstrukcji stalowej obejmuje geometrię, układ nośny, sposób zakotwienia, zabezpieczenie powierzchni oraz rozwiązania montażowe. Inwestorzy często skupiają się na wyglądzie stopni i balustrad, tymczasem z punktu widzenia trwałości oraz bezpieczeństwa najważniejsze są elementy mniej widoczne: policzki, belki nośne, węzły, stopy, blachy węzłowe, śruby, żebra usztywniające czy połączenie schodów z podłożem i konstrukcją obiektu.
Typowy projekt powinien uwzględniać:
- układ biegów, spoczników i kierunek komunikacji,
- liczbę i wysokość stopni oraz ich głębokość,
- szerokość użytkową schodów,
- rodzaj elementów nośnych, na przykład belki boczne lub centralne,
- rodzaj stopni: blaszane, kratowe, perforowane lub z wypełnieniem,
- balustrady, poręcze i ewentualne burtnice zabezpieczające,
- detale połączeń śrubowych i spawanych,
- rozwiązania transportowe i montażowe,
- zabezpieczenie antykorozyjne dopasowane do miejsca użytkowania.
Nie mniej ważna jest kwestia pracy całej konstrukcji. Schody stalowe, szczególnie wysokie lub smukłe, mogą być podatne na drgania, ugięcia i skręcanie. Dlatego projektant nie ogranicza się do samej nośności. Liczy się również sztywność użytkowa i komfort poruszania się. Schody technicznie poprawne, ale zbyt wiotkie, będą odbierane jako niepewne i mogą wymagać dodatkowych usztywnień.
Poniżej zestawiliśmy najważniejsze obszary, które zwykle analizuje się w projekcie:
| Element | Funkcja | Od czego zależy? | Znaczenie dla inwestora |
|---|---|---|---|
| Bieg schodów | Zapewnia komunikację między poziomami | Wysokość kondygnacji, dostępne miejsce, funkcja schodów | Wpływa na wygodę użytkowania i zajętą powierzchnię |
| Konstrukcja nośna | Przenosi obciążenia na podpory | Rozpiętość, obciążenia, sposób podparcia | Decyduje o trwałości, sztywności i koszcie wykonania |
| Stopnie i spoczniki | Umożliwiają bezpieczne poruszanie się | Warunki eksploatacji, antypoślizgowość, charakter obiektu | Wpływają na bezpieczeństwo i utrzymanie czystości |
| Balustrady i poręcze | Zabezpieczają użytkownika przed upadkiem | Wysokość schodów, przeznaczenie, aktualne wymagania obiektu | Mają kluczowe znaczenie dla bezpieczeństwa i odbioru inwestycji |
| Połączenia i kotwienie | Łączą schody z podłożem i konstrukcją główną | Rodzaj podpór, tolerancje montażowe, materiał podłoża | Warunkują poprawny montaż i brak późniejszych luzów |
| Zabezpieczenie powierzchni | Chroni stal przed korozją i zużyciem | Środowisko pracy, wilgotność, lokalizacja wewnątrz lub na zewnątrz | Wpływa na żywotność i koszty eksploatacyjne |
Jaki układ schodów stalowych sprawdza się w halach i obiektach technicznych?
Nie istnieje jeden uniwersalny model schodów dla wszystkich inwestycji. Układ schodów powinien wynikać z funkcji obiektu i ograniczeń przestrzennych. W hali magazynowej często liczy się prosty, odporny i łatwy w utrzymaniu układ prowadzący na antresolę lub pomost. W obiekcie produkcyjnym ważna bywa możliwość częstego użytkowania przez pracowników, a przy urządzeniach technologicznych dodatkowo bezpieczeństwo przy wchodzeniu w odzieży roboczej czy z narzędziami.
Schody jednobiegowe
To rozwiązanie proste konstrukcyjnie i czytelne komunikacyjnie. Sprawdza się tam, gdzie jest odpowiednia długość na rozwinięcie biegu. Zaletą jest mniejsza liczba połączeń i zwykle łatwiejszy montaż. Ograniczeniem bywa zapotrzebowanie na miejsce w rzucie.
Schody dwubiegowe ze spocznikiem
Są często wybierane do hal i budynków technicznych, gdy wysokość do pokonania jest większa lub przestrzeń jest ograniczona. Spocznik pośredni poprawia wygodę użytkowania i może ułatwiać zmianę kierunku ruchu. W wielu zastosowaniach taki układ jest bardziej funkcjonalny niż jeden długi bieg.
Schody zabiegowe lub kręcone
Stosuje się je tam, gdzie miejsce jest bardzo ograniczone, jednak z perspektywy przemysłowej nie zawsze są optymalnym wyborem. Przy intensywnym użytkowaniu albo konieczności przenoszenia drobnych narzędzi czy części wygoda i bezpieczeństwo mogą być niższe niż przy klasycznych schodach ze spocznikiem.
Schody techniczne i serwisowe
W przypadku dostępu do dachu, pomostów technologicznych lub urządzeń projekt często podporządkowuje się warunkom serwisowym. Istotne są wtedy balustrady, osłony, szerokość przejścia, odporność na zabrudzenia oraz rozwiązania antypoślizgowe na stopniach i spocznikach.
W Gaj-Stal przy projektach dla obiektów przemysłowych i logistycznych zwracamy uwagę, że schody nie mogą utrudniać ruchu w hali. Trzeba przewidzieć przejazdy wózków, strefy załadunku, kolizje z bramami, trasami instalacyjnymi i drogami pożarowymi. Czasem lepszym rozwiązaniem jest przesunięcie klatki schodowej o niewielką odległość, ale zyskanie lepszej ergonomii całego układu funkcjonalnego.
Materiały, prefabrykacja i połączenia – co wpływa na jakość wykonania?
Sama koncepcja schodów to za mało. O powodzeniu realizacji decyduje również to, czy projekt jest przygotowany z myślą o prefabrykacji i montażu. Schody stalowe powinny być tak zaprojektowane, aby ich elementy można było wykonać powtarzalnie, skontrolować warsztatowo i sprawnie złożyć na obiekcie. To ważne zarówno przy pojedynczej klatce schodowej, jak i przy większych inwestycjach obejmujących podesty, antresole i ciągi komunikacyjne.
W praktyce istotne są następujące zagadnienia:
- dobór odpowiedniego układu nośnego do przewidywanego obciążenia,
- ograniczenie zbędnie skomplikowanych detali warsztatowych,
- czytelny podział na segmenty transportowe,
- wybór połączeń śrubowych i spawanych adekwatny do montażu oraz eksploatacji,
- zapewnienie możliwości regulacji w granicach tolerancji montażowej,
- kontrola geometrii elementów jeszcze przed wysyłką na budowę.
Właśnie na styku projektu i wykonania pojawia się wiele błędów. Jeżeli konstrukcja jest narysowana bez uwzględnienia rzeczywistych możliwości montażowych, może dojść do sytuacji, w której schody trzeba dopasowywać na miejscu. To wydłuża prace i zwiększa ryzyko niezgodności. Dlatego w naszej firmie przykładamy dużą wagę do tego, by projekt detalu uwzględniał nie tylko wymagania nośnościowe, ale również prefabrykację, transport i kolejność składania.
Połączenia schodów stalowych powinny być zaprojektowane w sposób, który z jednej strony zapewni wymaganą pracę konstrukcji, a z drugiej umożliwi sprawny montaż. Tam, gdzie to uzasadnione, stosuje się segmentację: osobno bieg, spocznik, słupki balustrad lub podpory pośrednie. Przy większych schodach zewnętrznych albo konstrukcjach dostawianych do hali szczególnie ważne są punkty kotwienia do fundamentu lub istniejącej konstrukcji żelbetowej czy stalowej. Bez ich prawidłowego rozwiązania nawet dobrze wykonane schody mogą sprawiać problemy eksploatacyjne.
Zabezpieczenie antykorozyjne i bezpieczeństwo użytkowania
Schody na konstrukcji stalowej bardzo często pracują w środowisku wymagającym podwyższonej odporności na korozję, ścieranie i zabrudzenia. Dotyczy to zwłaszcza wejść zewnętrznych, ciągów przy halach produkcyjnych, stref załadunku, obiektów rolniczych oraz miejsc o podwyższonej wilgotności. Dlatego zabezpieczenie powierzchni nie jest dodatkiem, ale integralną częścią projektu.
Dobór ochrony antykorozyjnej zależy od warunków użytkowania. Inaczej podchodzi się do schodów wewnętrznych w suchym pomieszczeniu technicznym, a inaczej do schodów zewnętrznych narażonych na opady, zabrudzenia i zmienne temperatury. Znaczenie ma też to, czy konstrukcja ma liczne szczeliny, miejsca trudno dostępne i elementy, w których może zalegać woda lub zanieczyszczenia.
Przy planowaniu zabezpieczeń warto uwzględnić:
- miejsce użytkowania: wnętrze lub zewnętrze,
- kontakt z wilgocią, pyłem, środkami chemicznymi lub zanieczyszczeniami technologicznymi,
- częstotliwość eksploatacji i mycia,
- możliwość przyszłych napraw powłoki,
- rozwiązania detali ograniczające gromadzenie się wody i brudu.
Równie ważne jest bezpieczeństwo użytkowania. Stopnie muszą być dostosowane do warunków pracy. W wielu zastosowaniach preferowane są rozwiązania zapewniające dobrą przyczepność, odprowadzanie zanieczyszczeń oraz pewne oparcie stopy. Dotyczy to zwłaszcza schodów używanych przez pracowników w obuwiu roboczym. Balustrady i poręcze również nie powinny być traktowane czysto formalnie. Ich usytuowanie, ciągłość oraz sposób zamocowania realnie wpływają na bezpieczeństwo codziennego poruszania się.
Jeżeli schody stanowią część większego obiektu budowlanego, wymagania dotyczące ochrony przeciwpożarowej, dróg ewakuacyjnych lub zabezpieczeń użytkowych należy każdorazowo odnosić do przeznaczenia budynku, jego lokalizacji oraz aktualnych przepisów. Nie ma jednej wartości czy jednego rozwiązania właściwego dla wszystkich inwestycji. Dlatego już na etapie projektu warto oddzielić elementy techniczne od tych, które muszą być zweryfikowane w kontekście konkretnego obiektu.
Montaż schodów stalowych na obiekcie – o czym inwestor powinien pamiętać?
Nawet najlepiej przygotowany projekt nie zadziała w praktyce bez właściwej organizacji montażu. W przypadku schodów stalowych znaczenie mają nie tylko wymiary elementów i dostęp sprzętu, ale również gotowość podłoża, stan konstrukcji, do której schody będą mocowane, oraz kolejność innych robót. Montaż schodów powinien być skoordynowany z harmonogramem całej inwestycji, szczególnie jeśli równocześnie wykonywane są obudowy ścian, instalacje, podesty lub posadzki.
Z punktu widzenia inwestora warto sprawdzić przede wszystkim:
- czy miejsca zakotwienia są wykonane zgodnie z projektem,
- czy zachowano odpowiednie rzędne i geometrię podpór,
- czy zapewniono dojazd i miejsce do rozładunku elementów,
- czy montaż nie koliduje z ruchem na terenie zakładu,
- czy przewidziano bezpieczne dojścia i strefy pracy ekip montażowych,
- czy po montażu możliwa będzie kontrola i ewentualna regulacja połączeń.
W obiektach już użytkowanych dochodzi jeszcze kwestia organizacji prac w czynnym zakładzie. Często trzeba uwzględnić ograniczenia wynikające z produkcji, logistyki wewnętrznej, godzin dostaw albo wymogów BHP. W takich sytuacjach duże znaczenie ma podział konstrukcji na moduły możliwe do szybkiego ustawienia i skręcenia na miejscu.
W Gaj-Stal wykonujemy konstrukcje stalowe oraz usługi związane z ich przygotowaniem i montażem, dlatego dobrze wiemy, że o powodzeniu realizacji decydują często detale pozornie drugorzędne: tolerancje, dostęp do połączeń, kolejność unoszenia elementów czy możliwość wykonania zabezpieczeń po złożeniu. Inwestor, który uwzględni te kwestie wcześniej, zwykle ogranicza ryzyko przestojów i zmian na budowie.
Najczęstsze błędy przy projektowaniu schodów stalowych
W przypadku schodów na konstrukcji stalowej powtarza się kilka typowych problemów. Część z nich wynika z pośpiechu na etapie koncepcji, część z braku koordynacji między branżami, a część z niedoszacowania warunków eksploatacji. Najdroższe są zwykle nie błędy materiałowe, lecz błędy założeń, bo prowadzą do zmian projektu, przeróbek warsztatowych albo problemów przy odbiorze obiektu.
Do najczęstszych błędów należą:
- przyjęcie zbyt małej przestrzeni na prawidłowy bieg i spocznik,
- brak koordynacji z obudową hali, słupami, instalacjami lub trasami kablowymi,
- niedopasowanie rodzaju stopni do rzeczywistych warunków użytkowania,
- pominięcie wymagań związanych z drogą ewakuacji lub komunikacją techniczną,
- zbyt skomplikowane detale utrudniające prefabrykację i montaż,
- nieuwzględnienie sposobu kotwienia do istniejącej konstrukcji,
- niewłaściwe podejście do zabezpieczenia antykorozyjnego,
- brak analizy późniejszego serwisu i konserwacji.
W praktyce duże znaczenie ma też przyszłe użytkowanie. Schody przy hali lub w pomieszczeniu technicznym powinny być łatwe do czyszczenia i odporne na codzienne obciążenia eksploatacyjne. Jeżeli inwestor planuje rozwój zakładu, rozbudowę antresoli albo zmianę układu technologii, warto od razu przewidzieć możliwość modyfikacji ciągów komunikacyjnych. To szczególnie ważne w halach magazynowych i produkcyjnych, gdzie przestrzeń często pracuje inaczej po kilku latach niż w dniu oddania obiektu.
Schody stalowe a projekt całej hali lub konstrukcji – dlaczego koordynacja jest tak ważna?
Schody rzadko funkcjonują jako całkowicie niezależny element. Zwykle są częścią większego układu: hali stalowej, wiaty, antresoli, pomostu technologicznego, podkonstrukcji pod urządzenia albo zewnętrznej komunikacji między poziomami. Dlatego projekt schodów powinien być powiązany z projektem całej konstrukcji, a nie przygotowany w oderwaniu od reszty obiektu.
Przykładowo, jeśli schody prowadzą na antresolę magazynową, trzeba uwzględnić obciążenia użytkowe antresoli, układ regałów, ciągi transportowe i szerokość stref manewrowych. Jeżeli schody prowadzą na pomost technologiczny w hali produkcyjnej, znaczenie mają również urządzenia, serwis, trasy instalacyjne i możliwość bezpiecznego dojścia do osprzętu. Z kolei schody zewnętrzne przy hali muszą współpracować z elewacją, odwodnieniem, posadowieniem oraz sposobem użytkowania placu wokół budynku.
To właśnie dlatego w naszej firmie podchodzimy do takich elementów jako do części większej całości. Gaj-Stal realizuje dla klientów hale i konstrukcje stalowe oraz elementy towarzyszące, takie jak podesty, antresole, schody czy podkonstrukcje techniczne. Dzięki temu łatwiej zadbać o spójność projektu, wykonania i montażu. Dla inwestora oznacza to mniej kolizji, bardziej przewidywalny przebieg realizacji i lepsze dopasowanie detali do warunków obiektu.
Jeżeli planują Państwo schody na konstrukcji stalowej w hali, budynku technicznym lub przy obiekcie przemysłowym, warto omówić temat możliwie wcześnie. Na etapie koncepcji można najłatwiej poprawić układ komunikacji, dopasować sposób podparcia i przewidzieć rozwiązania, które uproszczą późniejsze wykonanie. W Gaj-Stal oferujemy wsparcie przy realizacji konstrukcji stalowych i warto skonsultować z nami zakres projektu, prefabrykacji oraz montażu w odniesieniu do konkretnej inwestycji.
Najczęściej zadawane pytania
Czy schody stalowe nadają się tylko do obiektów przemysłowych?
Nie. Schody stalowe są często stosowane w halach, magazynach i obiektach technicznych, ale sprawdzają się również w budynkach usługowych, gospodarczych czy jako konstrukcje zewnętrzne. O ich przydatności nie decyduje sam materiał, lecz sposób zaprojektowania, zabezpieczenia i dopasowania do funkcji obiektu oraz warunków użytkowania.
Co inwestor powinien przygotować przed zamówieniem projektu schodów stalowych?
Najlepiej zebrać informacje o wysokości do pokonania, dostępnej przestrzeni, przeznaczeniu schodów, przewidywanej intensywności użytkowania oraz miejscu montażu. Bardzo pomocne są rzuty obiektu, przekroje i informacje o konstrukcji, do której schody mają być mocowane. Im lepiej opisane są warunki inwestycji, tym łatwiej przygotować trafny projekt.
Jakie stopnie są praktyczne w schodach stalowych do hali?
To zależy od środowiska pracy i sposobu użytkowania. W wielu obiektach technicznych dobrze sprawdzają się stopnie zapewniające dobrą przyczepność i możliwość odprowadzania zabrudzeń. Przy wyborze trzeba uwzględnić wilgoć, pył, obuwie robocze i łatwość utrzymania czystości. Rozwiązanie właściwe dla biura nie zawsze będzie dobre dla hali produkcyjnej.
Czy schody stalowe można zamontować w istniejącej hali?
Tak, ale wymaga to sprawdzenia warunków technicznych na miejscu. Trzeba ocenić możliwości kotwienia, dostępną przestrzeń, kolizje z instalacjami i wpływ montażu na pracę obiektu. W istniejących halach szczególne znaczenie ma inwentaryzacja rzeczywistego stanu konstrukcji oraz właściwe zaplanowanie transportu i kolejności robót.
Od czego zależy trwałość schodów na konstrukcji stalowej?
Trwałość zależy przede wszystkim od poprawnego projektu, jakości wykonania, właściwego montażu i dopasowania zabezpieczenia powierzchni do środowiska pracy. Duże znaczenie ma też eksploatacja: obciążenia, czyszczenie, kontakt z wilgocią i regularna kontrola połączeń. Schody dobrze zaprojektowane i utrzymywane mogą pracować bezproblemowo przez długi czas.
