Wykonywanie konstrukcji stalowych to wieloetapowy proces, który zaczyna się od prawidłowego rozpoznania potrzeb inwestora i dokumentacji, a kończy na prefabrykacji, zabezpieczeniu elementów, transporcie oraz montażu na budowie. W praktyce o jakości całej realizacji nie decyduje wyłącznie sama stal, ale sposób zaprojektowania układu nośnego, dokładność wykonania warsztatowego, kontrola połączeń oraz organizacja robót w terenie. Dla inwestora najważniejsze jest to, że każdy etap wpływa na trwałość, bezpieczeństwo użytkowania i sprawność późniejszej eksploatacji obiektu. W Gaj-Stal realizujemy dla klientów hale i konstrukcje stalowe oraz usługi związane z ich przygotowaniem, produkcją, zabezpieczaniem i montażem, dlatego dobrze wiemy, że najlepsze efekty daje proces prowadzony spójnie od początku do końca. Im wcześniej zostaną ustalone założenia techniczne i funkcjonalne, tym mniej ryzyk, zmian i niepotrzebnych kosztów pojawia się na dalszych etapach.
Od czego zaczyna się wykonywanie konstrukcji stalowych
Proces wykonania konstrukcji stalowej nie zaczyna się na hali produkcyjnej, ale znacznie wcześniej. Pierwszym krokiem jest określenie, do czego obiekt ma służyć, jakie obciążenia będzie przenosił, jakie urządzenia znajdą się wewnątrz oraz w jaki sposób będzie przebiegać montaż. Inaczej przygotowuje się konstrukcję dla hali magazynowej, inaczej dla hali produkcyjnej, a jeszcze inaczej dla wiaty, podkonstrukcji technologicznej, antresoli, schodów czy dachu stalowego.
Na tym etapie analizuje się między innymi:
- przeznaczenie obiektu i układ funkcjonalny,
- planowane wymiary oraz rozpiętości,
- wysokość użytkową i wymagania komunikacyjne,
- sposób posadowienia oraz warunki gruntowe,
- lokalizację inwestycji i warunki środowiskowe,
- przyszłą obudowę, dach, bramy i instalacje,
- możliwość etapowania lub rozbudowy w przyszłości.
To bardzo ważne, ponieważ konstrukcja stalowa nigdy nie funkcjonuje w oderwaniu od reszty obiektu. Słupy, rygle, stężenia, belki podsuwnicowe, podkonstrukcje pod urządzenia, otwory pod bramy czy sposób oparcia obudowy muszą tworzyć spójny układ. Jeżeli te kwestie zostaną pominięte na początku, później pojawiają się kolizje z instalacjami, problem z montażem płyt warstwowych, niewłaściwe rozmieszczenie komunikacji lub konieczność kosztownych przeróbek.
W naszej firmie już na starcie zwracamy uwagę nie tylko na samą geometrię konstrukcji, ale też na warunki wykonawcze. Dla inwestora ma znaczenie, czy elementy będzie można sprawnie przetransportować, podnieść dźwigiem, zmontować na dostępnym placu budowy i połączyć bez przestojów wynikających z organizacji robót. Dobra konstrukcja to taka, która jest nie tylko poprawna obliczeniowo, ale też racjonalna wykonawczo.
Dokumentacja i przygotowanie do prefabrykacji
Po ustaleniu założeń przychodzi etap dokumentacji. To właśnie tutaj zapada wiele decyzji, które później wpływają na tempo produkcji i montażu. Dokumentacja powinna jasno określać układ konstrukcyjny, podziały elementów, rodzaje połączeń, miejsca montażowe, wymagania dotyczące zabezpieczenia powierzchni oraz sposób współpracy konstrukcji z innymi branżami.
W przypadku konstrukcji stalowych dokumentacja obejmuje zwykle część projektową oraz warsztatową. Dla inwestora szczególnie istotne jest rozróżnienie tych dwóch obszarów. Projekt określa założenia nośne i funkcjonalne, natomiast dokumentacja warsztatowa przekłada je na realne elementy produkcyjne: blachy, kształtowniki, żebra, węzły, otwory, blachy węzłowe, elementy montażowe i zestawienia materiałowe.
Na etapie przygotowania do prefabrykacji sprawdza się przede wszystkim:
- kompletność rysunków i zestawień,
- zgodność elementów z przyjętym układem montażowym,
- podział konstrukcji na części możliwe do transportu,
- dostępność miejsc do wykonania spoin i połączeń,
- zgodność geometrii z fundamentami i kotwami,
- kolizje z obudową, instalacjami, suwnicami lub technologią.
To również moment, w którym planuje się kolejność produkcji. Dla dużych hal stalowych albo bardziej rozbudowanych układów technologicznych nie wystarczy „zacząć ciąć stal”. Konieczne jest przygotowanie logicznej sekwencji pracy tak, aby prefabrykacja wspierała późniejszy montaż. Elementy, które będą potrzebne jako pierwsze na placu budowy, powinny być odpowiednio wcześniej przygotowane, oznaczone i zaplanowane transportowo.
Dokumentacja warsztatowa ma bezpośredni wpływ na jakość wykonania. Jeżeli jest niedokładna, ryzyko błędów rośnie na każdym etapie: od cięcia i wiercenia, po składanie, spawanie i montaż końcowy. Z punktu widzenia inwestora oznacza to nie tylko potencjalne opóźnienia, ale też problemy z geometrią, spasowaniem połączeń i organizacją robót.
| Etap | Zakres | Co ma znaczenie? | Co warto przygotować? |
|---|---|---|---|
| Założenia inwestycji | Funkcja obiektu, wymiary, obciążenia, sposób użytkowania | Przeznaczenie hali lub konstrukcji, technologia, logistyczny układ pracy | Wytyczne funkcjonalne, informacje o działce, plan zagospodarowania |
| Dokumentacja | Projekt i opracowanie detali warsztatowych | Spójność branż, podział elementów, przewidywany montaż | Uzgodnienia z projektantem, dane o fundamentach i instalacjach |
| Prefabrykacja | Cięcie, wiercenie, składanie, spawanie, obróbka | Dokładność wykonania, kontrola geometrii, identyfikacja elementów | Harmonogram dostaw, lista elementów, plan odbiorów |
| Zabezpieczenie powierzchni | Przygotowanie podłoża i wykonanie ochrony antykorozyjnej | Środowisko pracy konstrukcji, późniejsza eksploatacja, zakres narażeń | Informacje o warunkach użytkowania i wymaganiach eksploatacyjnych |
| Transport i montaż | Dostawa na budowę, rozładunek, składanie i ustawianie konstrukcji | Dostęp do placu, sprzęt podnoszący, kolejność montażu, bezpieczeństwo | Plac składowy, przygotowane fundamenty, drogi dojazdowe, koordynacja robót |
Prefabrykacja konstrukcji stalowych w zakładzie
Właściwe wykonywanie konstrukcji stalowych odbywa się w dużej mierze na etapie prefabrykacji. To tutaj surowy materiał zamienia się w gotowe elementy konstrukcyjne przygotowane do montażu. Zakres prac obejmuje najczęściej cięcie, wiercenie, trasowanie, ukosowanie, składanie, spawanie, prostowanie, czyszczenie i znakowanie elementów.
W zależności od typu obiektu mogą to być:
- słupy i rygle hal stalowych,
- belki dachowe i płatwie,
- stężenia pionowe i połaciowe,
- ramy portalowe, dźwigary i kratownice,
- podkonstrukcje pod elewacje, urządzenia lub instalacje,
- schody, podesty, pomosty i balustrady,
- elementy wiat, zadaszeń i lekkich konstrukcji pomocniczych.
Dla inwestora istotne jest zrozumienie, że dokładność prefabrykacji przekłada się bezpośrednio na sprawność montażu. Jeżeli otwory nie są zgodne, osie elementów „uciekają”, a długości detali nie odpowiadają dokumentacji, problemy pojawiają się dopiero na budowie, gdzie każda korekta jest trudniejsza, droższa i bardziej czasochłonna niż na etapie warsztatowym.
W Gaj-Stal zwracamy szczególną uwagę na logiczne przygotowanie elementów. Każda konstrukcja musi być nie tylko wykonana, ale także właściwie oznaczona i przypisana do konkretnej strefy montażowej. Przy większych obiektach, takich jak hale magazynowe czy produkcyjne, ma to kluczowe znaczenie dla zachowania porządku na budowie. Oznaczenia, podział dostaw i przygotowanie partii montażowych usprawniają pracę ekip oraz ograniczają ryzyko pomyłek.
W halach magazynowych szczególnie ważna bywa geometria słupów, rygli i podciągów, ponieważ wpływa na późniejszy montaż regałów, bram, doków, świetlików i ciągów transportowych. Z kolei w halach produkcyjnych duże znaczenie ma dopasowanie konstrukcji do technologii: tras instalacyjnych, urządzeń podwieszanych, wentylacji, suwnic czy stref serwisowych. Sama stal nie może utrudniać procesu produkcyjnego, tylko ma go wspierać.
Spawanie, połączenia i kontrola jakości
Jednym z najważniejszych obszarów w wykonywaniu konstrukcji stalowych jest łączenie elementów. W praktyce stosuje się połączenia spawane, śrubowe albo układy mieszane, zależnie od projektu, funkcji elementu i przyjętej technologii montażu. Dla inwestora najważniejsze jest to, że dobór połączeń nie jest kwestią wygody wykonawcy, ale wynikiem założeń projektowych i technologicznych.
Połączenia spawane często stosuje się w prefabrykacji warsztatowej, gdzie można zapewnić kontrolowane warunki pracy, powtarzalność i dobrą dostępność do wykonywania spoin. Z kolei połączenia śrubowe są bardzo istotne na etapie montażu, ponieważ umożliwiają sprawne składanie większych układów na placu budowy. To szczególnie ważne w halach stalowych, gdzie segmentacja konstrukcji musi uwzględniać transport i ustawianie elementów przy użyciu sprzętu dźwigowego.
W obszarze kontroli jakości ocenia się między innymi:
- zgodność wykonania z dokumentacją,
- geometrię i wymiary elementów,
- przygotowanie krawędzi i węzłów,
- jakość wykonanych spoin i połączeń,
- zgodność elementów montażowych z rysunkami,
- kompletność oznaczeń i identyfikacji elementów.
Warto podkreślić, że inwestor nie powinien oczekiwać „uniwersalnej instrukcji”, jak spawać konstrukcję stalową. Parametry spawania, kolejność wykonywania złączy, sposób przygotowania krawędzi czy dopuszczalne odkształcenia zależą od projektu, rodzaju elementu, geometrii połączenia i warunków wykonania. Dlatego proces spawania wymaga nadzoru specjalistycznego oraz ścisłego powiązania z dokumentacją i technologią wykonania.
Z punktu widzenia trwałości całego obiektu bardzo ważna jest także kontrola odkształceń. Element może być wykonany z odpowiedniego materiału i poprawnie połączony, ale jeśli w trakcie spawania dojdzie do nadmiernego zwichrowania lub utraty wymaganej geometrii, późniejszy montaż stanie się problematyczny. To właśnie dlatego jakość konstrukcji ocenia się nie tylko przez pryzmat „czy stoi”, ale czy zachowuje prawidłową geometrię, osiowość i zgodność z założonym układem pracy.
Zabezpieczenie antykorozyjne i przygotowanie powierzchni
Każda konstrukcja stalowa wymaga właściwego podejścia do ochrony powierzchni. Sama stal jest materiałem bardzo użytecznym konstrukcyjnie, ale bez odpowiedniego zabezpieczenia może ulegać degradacji pod wpływem wilgoci, zmiennych temperatur, czynników chemicznych lub intensywnej eksploatacji. Dlatego zabezpieczenie antykorozyjne nie jest dodatkiem, tylko integralną częścią procesu wykonania.
Dobór sposobu ochrony zależy przede wszystkim od środowiska pracy konstrukcji. Innych rozwiązań wymagają elementy eksploatowane wewnątrz suchej hali, innych konstrukcje zewnętrzne narażone na opady i wahania temperatur, a jeszcze innych obiekty pracujące w trudniejszych warunkach przemysłowych lub rolniczych. W halach rolniczych szczególnie ważne jest uwzględnienie wpływu wilgoci, przewiewu, okresowych zanieczyszczeń i specyfiki użytkowania.
W praktyce proces zabezpieczenia obejmuje:
- ocenę warunków przyszłej eksploatacji,
- przygotowanie powierzchni przed nałożeniem ochrony,
- usunięcie zanieczyszczeń, zgorzeliny i produktów korozji,
- dobór odpowiedniego systemu zabezpieczenia,
- kontrolę wykonania powłoki oraz stanu powierzchni po zakończeniu prac.
Przygotowanie podłoża ma ogromne znaczenie. Nawet dobry system ochronny nie spełni swojej roli, jeśli zostanie naniesiony na źle oczyszczoną lub niewłaściwie przygotowaną powierzchnię. Z tego powodu w naszej firmie dużą wagę przykładamy do tego, by cały proces zabezpieczania był dostosowany do przeznaczenia konstrukcji i realnych warunków użytkowania, a nie traktowany schematycznie.
Warto też pamiętać, że ochrona powierzchni dotyczy nie tylko głównych elementów nośnych. Znaczenie mają również połączenia, miejsca trudnodostępne, krawędzie, detale montażowe czy strefy narażone na uszkodzenia podczas transportu i składania. Dla inwestora praktyczny wniosek jest prosty: trwałość konstrukcji stalowej zależy od jakości całego systemu wykonania, a nie jednego pojedynczego zabiegu.

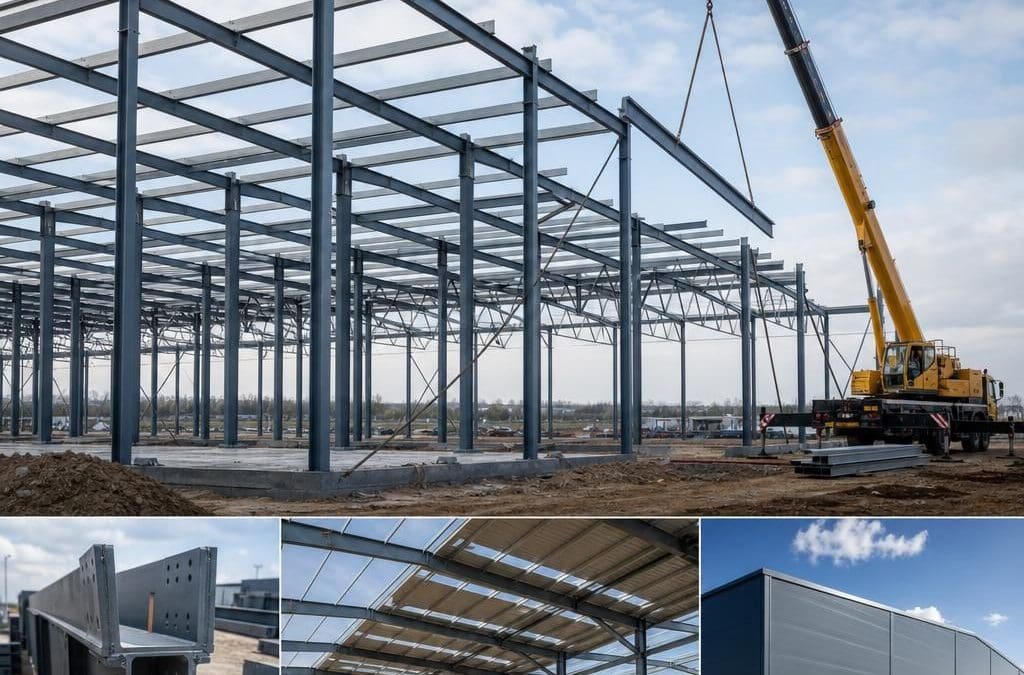

Transport i montaż na placu budowy
Po zakończeniu prefabrykacji i zabezpieczenia przychodzi etap, który inwestor zwykle obserwuje najbardziej bezpośrednio, czyli transport i montaż. To jednak nie jest wyłącznie „stawianie stali”. Dobrze zorganizowany montaż zaczyna się od przygotowania terenu, sprawdzenia fundamentów, dostępności dróg dojazdowych, miejsca składowania oraz możliwości pracy urządzeń podnoszących.
W przypadku hal stalowych i większych obiektów przemysłowych kluczowe znaczenie ma kolejność robót. Najpierw montuje się zasadniczy układ nośny, a dopiero później kolejne elementy usztywniające, drugorzędne oraz obudowę. Każdy etap musi uwzględniać stateczność tymczasową konstrukcji. Oznacza to, że układ w trakcie składania także musi być bezpieczny, nawet zanim osiągnie swoją finalną postać.
Na etapie montażu zwykle duże znaczenie mają:
- dokładne położenie kotew i zgodność fundamentów z dokumentacją,
- sprawdzenie osi, poziomów i geometrii,
- dobór sprzętu do podnoszenia i ustawiania elementów,
- warunki pracy na budowie, w tym dojazd i miejsce operacyjne,
- koordynacja z innymi branżami i harmonogramem inwestycji,
- bezpieczeństwo pracowników i otoczenia.
W praktyce już niewielkie odchylenia w fundamentach lub osadzeniu kotew mogą utrudnić prawidłowe ustawienie słupów. Dlatego kontrola przed montażem jest tak ważna. Jeżeli błąd zostanie wykryty wcześnie, można zaplanować sposób postępowania. Jeżeli wyjdzie dopiero podczas podnoszenia elementów, dochodzi stres, przestoje i ryzyko improwizowanych działań.
W Gaj-Stal realizujemy również usługi montażowe związane z konstrukcjami stalowymi, dlatego wiemy, że sprawny montaż to efekt wcześniejszego przygotowania. Sama jakość warsztatowa nie wystarczy, jeśli brakuje organizacji transportu, właściwego oznaczenia elementów i czytelnej sekwencji składania. Montaż konstrukcji stalowej jest etapem technicznym i logistycznym jednocześnie.
Warto też wspomnieć o obudowie hali. Po ustawieniu konstrukcji nośnej zwykle wykonywane są kolejne prace związane z dachem, ścianami, płatwiami, ryglami ściennymi, bramami, świetlikami i innymi elementami zamknięcia obiektu. W halach z płyty warstwowej ogromne znaczenie ma skoordynowanie konstrukcji z układem obudowy, otworów oraz instalacji. Błędy na etapie stali mogą później utrudnić szczelne i estetyczne wykonanie przegród.
Jak proces wykonania wygląda w różnych typach hal i konstrukcji
Choć podstawowe etapy są podobne, sposób wykonania konstrukcji stalowej zależy od przeznaczenia obiektu. Inne priorytety pojawiają się przy hali magazynowej, inne przy produkcyjnej, rolniczej czy przy lekkiej wiacie. Dla inwestora oznacza to, że nie warto przenosić założeń z jednego typu obiektu na drugi bez analizy funkcji.
Hale magazynowe
W magazynach duże znaczenie mają wysokość składowania, siatka słupów, komunikacja wewnętrzna, dostęp dla wózków lub innych środków transportu oraz układ bram i stref załadunku. Konstrukcja musi wspierać logistykę, a nie ją ograniczać. Już na etapie projektowania i wykonywania trzeba uwzględnić obudowę, ewentualne doki, regały, oświetlenie oraz przebieg tras instalacyjnych.
Hale produkcyjne i przemysłowe
W halach produkcyjnych najważniejszy jest proces technologiczny. Konstrukcja może współpracować z maszynami, urządzeniami podwieszanymi, suwnicami, wentylacją, odpylaniem czy rozbudowanymi instalacjami branżowymi. Wykonywanie takich konstrukcji wymaga bardzo dobrej koordynacji, ponieważ każda kolizja z technologią produkcji przekłada się później na organizację pracy zakładu.
Hale rolnicze
Obiekty rolnicze pracują w specyficznych warunkach środowiskowych. Duże znaczenie ma wentylacja, odporność na wilgoć, charakter użytkowania i łatwość utrzymania. W zależności od funkcji, hala może służyć do przechowywania maszyn, płodów rolnych, pasz lub innego wyposażenia gospodarstwa. Konstrukcja i jej zabezpieczenie powinny być dostosowane do rzeczywistych warunków eksploatacji.
Wiaty, zadaszenia i lżejsze konstrukcje
Choć są zwykle prostsze niż pełne hale, nadal wymagają poprawnej dokumentacji, prawidłowego posadowienia i dobrze zaplanowanego montażu. Lekkie obiekty często są narażone bezpośrednio na działanie czynników atmosferycznych, dlatego odpowiednie wykonanie połączeń i zabezpieczenie stali ma tu szczególne znaczenie.
Jeżeli inwestor planuje obiekt z możliwością późniejszej rozbudowy, trzeba to przewidzieć wcześniej. Możliwość rozbudowy hali lub konstrukcji nie pojawia się automatycznie. Wymaga odpowiednich założeń już na etapie dokumentacji, podziału układu nośnego, rozmieszczenia stężeń, przygotowania fundamentów oraz dopasowania obudowy i komunikacji.
Na co inwestor powinien zwrócić uwagę przed zleceniem wykonania konstrukcji stalowej
Z perspektywy inwestora najwięcej problemów wynika nie z samej stali, ale z niepełnych założeń na początku inwestycji. Jeżeli celem jest sprawna realizacja, warto uporządkować kilka podstawowych kwestii jeszcze przed rozpoczęciem produkcji. Pozwala to uniknąć zmian w trakcie prac i lepiej przygotować budżet oraz harmonogram.
Przed zleceniem wykonania konstrukcji stalowej warto ustalić:
- jaką funkcję obiekt ma pełnić dziś i w przyszłości,
- czy układ hali uwzględnia realny sposób użytkowania,
- jakie instalacje, bramy, urządzenia i podziały stref będą potrzebne,
- czy fundamenty i posadowienie są skoordynowane z konstrukcją,
- jak będą przebiegać transport i montaż,
- jakie warunki środowiskowe wpłyną na dobór zabezpieczeń,
- czy przewidywana jest rozbudowa, demontaż lub relokacja elementów.
W naszej firmie zwracamy też uwagę na kwestie praktyczne, które często umykają na etapie koncepcji. Chodzi o takie zagadnienia jak plac manewrowy dla dźwigu, dostępność dojazdu dla transportu ponadgabarytowego, możliwość składowania elementów na budowie czy kolejność wejścia ekip branżowych. To nie są drobiazgi organizacyjne, ale czynniki realnie wpływające na przebieg inwestycji.
Jeżeli planują Państwo halę, wiatę, podkonstrukcję lub inną konstrukcję stalową, warto omówić projekt na tyle wcześnie, by połączyć oczekiwania funkcjonalne z możliwościami wykonawczymi. W Gaj-Stal oferujemy realizację hal i konstrukcji stalowych oraz usług związanych z ich wykonaniem, zabezpieczeniem i montażem. Taka rozmowa na początku zwykle pozwala uniknąć wielu problemów na etapie budowy i późniejszej eksploatacji.
Najczęściej zadawane pytania
Ile etapów obejmuje wykonywanie konstrukcji stalowych?
Najczęściej cały proces obejmuje rozpoznanie potrzeb inwestora, przygotowanie dokumentacji, prefabrykację elementów, wykonanie połączeń, zabezpieczenie powierzchni, transport oraz montaż na budowie. W praktyce dochodzą jeszcze kontrole pośrednie, koordynacja z innymi branżami i sprawdzenie zgodności fundamentów. To właśnie spójność tych etapów decyduje o jakości końcowej realizacji.
Czy konstrukcję stalową można wykonać bez pełnej dokumentacji warsztatowej?
W przypadku odpowiedzialnych obiektów nie powinno się tego upraszczać. Dokumentacja warsztatowa porządkuje podział elementów, połączenia, węzły, otwory i kolejność prefabrykacji. Bez niej rośnie ryzyko błędów wymiarowych, problemów montażowych i kolizji z obudową lub instalacjami. Dla inwestora oznacza to większe ryzyko zmian na budowie i trudniejszą kontrolę nad zakresem wykonania.
Od czego zależy sposób zabezpieczenia konstrukcji stalowej?
Sposób zabezpieczenia zależy głównie od środowiska, w jakim konstrukcja będzie pracować. Inne wymagania ma obiekt wewnętrzny, inne wiata zewnętrzna, a jeszcze inne hala użytkowana w warunkach podwyższonej wilgotności lub obciążenia środowiskowego. Istotne jest też przygotowanie powierzchni, ponieważ nawet właściwie dobrana ochrona nie będzie skuteczna przy źle oczyszczonym podłożu.
Czy montaż konstrukcji stalowej można zaplanować niezależnie od projektu?
Nie, ponieważ sposób montażu powinien być uwzględniony już wcześniej. Projekt i dokumentacja warsztatowa muszą brać pod uwagę podział elementów, dostęp dźwigu, połączenia montażowe, stateczność tymczasową i warunki transportowe. Jeśli montaż zostanie potraktowany jako osobny temat dopiero po prefabrykacji, często pojawiają się problemy z logistyką, kolejnością robót i bezpieczeństwem.
Czy warto przewidywać rozbudowę hali już na etapie wykonywania konstrukcji?
Tak, jeśli inwestor zakłada rozwój obiektu w przyszłości. Rozbudowa wymaga wcześniejszego przemyślenia układu nośnego, stężeń, fundamentów, obudowy i komunikacji. Jeżeli takich założeń nie uwzględni się od początku, późniejsza przebudowa bywa bardziej skomplikowana i kosztowna. W praktyce już na etapie koncepcji warto określić, czy hala ma docelowy zakres, czy ma być rozwijana etapami.
