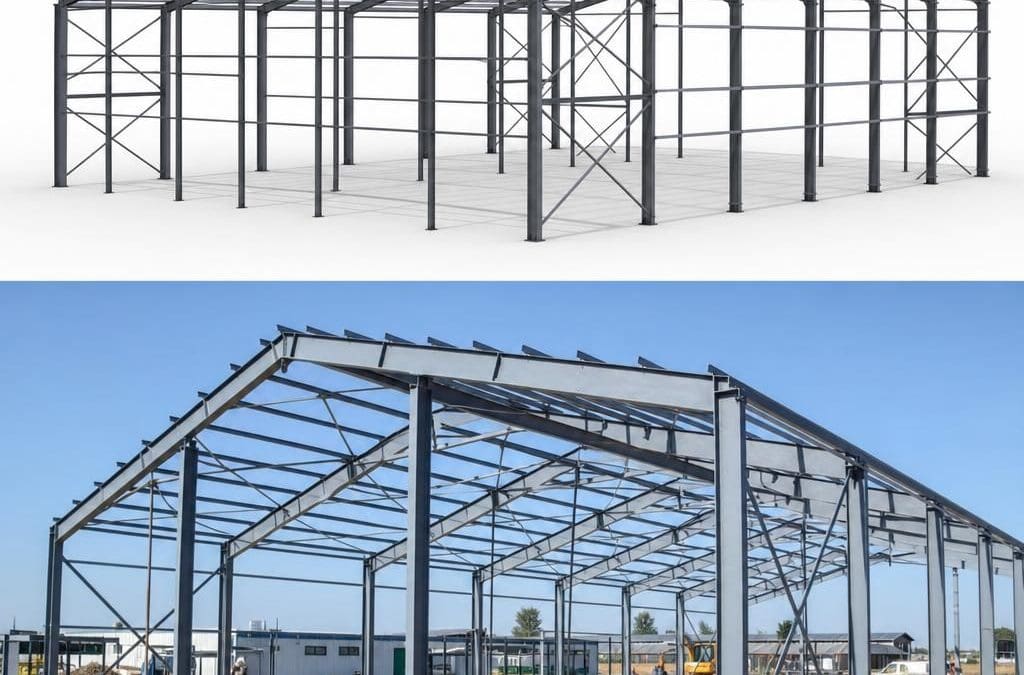

Projekt konstrukcji stalowej wiaty to nie tylko dobór słupów i dachu, ale przede wszystkim dopasowanie całego układu nośnego do sposobu użytkowania, obciążeń, warunków gruntu i organizacji przestrzeni wokół obiektu. Dobrze zaprojektowana wiata stalowa ma być bezpieczna, funkcjonalna i możliwa do sprawnego wykonania oraz montażu. Z perspektywy inwestora kluczowe jest więc nie samo „narysowanie konstrukcji”, ale przełożenie potrzeb użytkowych na poprawne rozwiązania techniczne. W Gaj-Stal realizujemy konstrukcje stalowe i usługi związane z ich przygotowaniem, wykonaniem oraz montażem, dlatego w praktyce widzimy, jak wiele problemów można wyeliminować już na etapie projektu. Właśnie dlatego projekt wiaty warto traktować jako fundament całej inwestycji, a nie formalność.
Od czego zaczyna się projekt konstrukcji stalowej wiaty?
Projekt konstrukcji stalowej wiaty zaczyna się od określenia funkcji obiektu, ponieważ to przeznaczenie decyduje o rozpiętości, wysokości, układzie słupów, rodzaju zadaszenia i sposobie posadowienia. Inaczej projektuje się wiatę magazynową, inaczej zadaszenie nad placem przeładunkowym, a jeszcze inaczej lekką wiatę gospodarczą, parkingową czy osłonę dla maszyn i materiałów.
Na początku trzeba ustalić przede wszystkim:
- co będzie przechowywane lub obsługiwane pod wiatą,
- czy pod obiektem będą poruszać się samochody osobowe, dostawcze, ciężarowe, wózki widłowe lub maszyny rolnicze,
- czy wiata ma być obiektem otwartym, częściowo obudowanym czy przygotowanym do ewentualnej późniejszej zabudowy,
- jakie są oczekiwane wymiary użytkowe, a nie tylko zewnętrzne,
- czy obiekt ma umożliwiać rozbudowę w przyszłości,
- jakie warunki panują na działce i w jej otoczeniu.
W praktyce inwestorzy często podają długość i szerokość wiaty, ale pomijają kwestie eksploatacyjne. Tymczasem układ funkcjonalny jest równie ważny jak sama nośność konstrukcji. Jeśli pod wiatę ma wjeżdżać sprzęt o określonej wysokości, projekt musi uwzględnić realny prześwit, a nie tylko wysokość do okapu. Jeśli planowane jest składowanie materiału na określoną wysokość, trzeba przewidzieć bezpieczny zapas przestrzeni i odpowiedni rozstaw elementów nośnych.
Na tym etapie analizuje się też lokalizację obiektu. Znaczenie mają warunki gruntowe, spadki terenu, istniejąca infrastruktura podziemna, dojazd dla transportu i montażu oraz narażenie na oddziaływania środowiskowe. Wiaty stalowe, mimo że bywają obiektami prostszymi niż zamknięte hale, nadal wymagają rzetelnego podejścia inżynierskiego. Otwartość obiektu nie oznacza uproszczenia wszystkich obciążeń – przeciwnie, wiata jest często bardziej narażona na działanie wiatru niż budynek całkowicie zamknięty.
Jakie elementy decydują o poprawnym projekcie wiaty stalowej?
Projekt musi objąć nie tylko główną ramę nośną, ale cały układ konstrukcyjny. W zależności od wielkości i przeznaczenia wiaty mogą to być słupy, rygle, belki dachowe, stężenia, płatwie, elementy usztywniające, połączenia śrubowe lub spawane, a także rozwiązania związane z odwodnieniem oraz obudową boczną, jeśli taka jest przewidziana.
Konstrukcja nośna wiaty stalowej powinna być projektowana jako całość, a nie zbiór niezależnych elementów. To ważne, ponieważ o bezpieczeństwie decyduje nie tylko wytrzymałość pojedynczego słupa czy belki, ale współpraca wszystkich części układu przestrzennego. Duże znaczenie mają między innymi:
- rozstaw słupów i ich wpływ na funkcjonalność pod obiektem,
- schemat statyczny ramy,
- usztywnienie w kierunku podłużnym i poprzecznym,
- rodzaj dachu i jego spadek,
- sposób mocowania pokrycia,
- detale połączeń montażowych,
- zakotwienie słupów do fundamentów.
Przy projektowaniu wiat często pojawia się potrzeba pogodzenia dwóch celów: uzyskania możliwie otwartej przestrzeni użytkowej i zachowania odpowiedniej sztywności konstrukcji. Im mniej słupów pośrednich, tym wygodniejsze użytkowanie, ale zwykle oznacza to większe wymagania wobec głównych elementów nośnych. Dlatego już na etapie koncepcji trzeba znaleźć rozsądny kompromis między swobodą użytkowania a ekonomiką konstrukcji.
Nie można też pomijać elementów pozornie drugorzędnych. Orynnowanie, odprowadzenie wody z dachu, osłony boczne, zabezpieczenie krawędzi czy przygotowanie pod montaż oświetlenia mają duży wpływ na późniejsze użytkowanie. Jeśli zostaną pominięte na etapie projektu, zwykle wracają w postaci kosztownych przeróbek wykonawczych.
| Element | Funkcja | Od czego zależy? | Znaczenie dla inwestora |
|---|---|---|---|
| Słupy | Przenoszą obciążenia z dachu i elementów pomocniczych do fundamentów | Od rozpiętości, wysokości wiaty, schematu konstrukcyjnego i warunków użytkowania | Wpływają na swobodę ruchu pod wiatą i możliwości ustawienia stanowisk lub składowania |
| Belki i rygle dachowe | Tworzą główny układ nośny dachu | Od rodzaju pokrycia, obciążeń środowiskowych i wymaganej geometrii obiektu | Decydują o stabilności, prześwicie i możliwościach wykonania zadaszenia |
| Płatwie | Podpierają pokrycie dachowe i przekazują obciążenia na główną konstrukcję | Od typu dachu, rozstawu ram i rodzaju obudowy | Wpływają na dobór pokrycia i trwałość całego dachu |
| Stężenia | Zapewniają stateczność przestrzenną konstrukcji | Od układu słupów, rozpiętości, długości obiektu i oddziaływań poziomych | Chronią przed utratą sztywności i problemami montażowymi |
| Połączenia | Łączą elementy prefabrykowane w jeden działający układ | Od technologii wykonania, transportu, montażu i przyjętych rozwiązań projektowych | Mają wpływ na czas montażu, dokładność i możliwość serwisowania lub rozbudowy |
| Fundamenty i kotwienie | Przenoszą obciążenia z konstrukcji na grunt | Od geometrii wiaty, obciążeń, warunków gruntowych i sposobu użytkowania terenu | Warunkują bezpieczeństwo i poprawność całej realizacji |
Jak dobrać układ konstrukcyjny do przeznaczenia wiaty?
Nie ma jednego uniwersalnego modelu, który sprawdzi się w każdej inwestycji. Projekt wiaty stalowej zawsze powinien wynikać z realnego sposobu jej użytkowania. Nawet podobne gabarytowo obiekty mogą wymagać zupełnie innego rozwiązania, jeśli zmienia się sposób eksploatacji.
Wiata magazynowa
Jeżeli wiata ma służyć do składowania towaru, materiałów budowlanych, palet, stali, drewna czy wyrobów gotowych, istotne są przede wszystkim komunikacja i dostęp. Należy przewidzieć, z której strony odbywa się załadunek i rozładunek, jaki sprzęt pracuje pod dachem oraz czy składowanie ma mieć charakter okresowy czy stały. Wiaty magazynowe często wymagają takiego rozmieszczenia słupów, aby nie utrudniały manewrowania i odkładania ładunków.
W takich obiektach ważny jest również dach. Powinien skutecznie chronić składowany materiał przed opadami, ale jednocześnie umożliwiać bezpieczne odprowadzanie wody. Jeśli przechowywane są towary wrażliwe na zawilgocenie lub pylenie, inwestor często rozważa częściową zabudowę ścian. Wtedy projekt konstrukcji trzeba uzupełnić o przewidywane oddziaływania od osłon bocznych.
Wiata przeładunkowa lub logistyczna
Przy obsłudze pojazdów liczy się nie tylko powierzchnia, ale także skrajnia, wysokość przejazdu, organizacja ruchu i bezpieczeństwo użytkowników. Wiata nad rampą, stanowiskiem przeładunkowym albo placem manewrowym wymaga bardzo dokładnego dopasowania geometrii do trajektorii ruchu pojazdów. Błędy na tym etapie skutkują kolizjami z konstrukcją, ograniczeniem pola manewru i spadkiem funkcjonalności obiektu.
Wiata gospodarcza lub rolnicza
W obiektach użytkowanych rolniczo istotna jest odporność eksploatacyjna, łatwość utrzymania i dostosowanie do pracy maszyn. Trzeba uwzględnić szerokość oraz wysokość sprzętu, możliwość wjazdu pod obciążeniem, a także warunki środowiskowe, w tym zwiększoną wilgotność, zapylenie czy kontakt z materiałami agresywnymi dla stali. To właśnie środowisko użytkowania często decyduje o sposobie zabezpieczenia powierzchni i rozwiązaniach detali konstrukcyjnych.
Wiata jako etap inwestycji
Zdarza się, że wiata jest pierwszym etapem większego obiektu i w przyszłości ma zostać częściowo lub całkowicie zabudowana. To bardzo ważna informacja dla projektanta. Jeśli już na starcie przewiduje się rozwój inwestycji, konstrukcja powinna być przygotowana pod ewentualne ściany, inne pokrycie, dodatkowe obciążenia czy przedłużenie obiektu. Takie podejście może ograniczyć przyszłe przeróbki i ułatwić rozbudowę.
Obciążenia, stateczność i bezpieczeństwo – czego inwestor nie powinien pomijać?
Jednym z najczęstszych błędów przy planowaniu lekkich obiektów jest przekonanie, że skoro wiata nie ma pełnych ścian i rozbudowanej infrastruktury, to jej projekt jest prosty. Tymczasem bezpieczeństwo konstrukcji stalowej wiaty zależy od prawidłowego uwzględnienia wszystkich oddziaływań, w tym obciążeń środowiskowych i użytkowych.
W projekcie analizuje się między innymi wpływ:
- ciężaru własnego konstrukcji i pokrycia,
- oddziaływań od śniegu,
- oddziaływań od wiatru,
- ewentualnych obciążeń technologicznych lub eksploatacyjnych,
- lokalizacji i geometrii obiektu,
- warunków podparcia i sposobu zakotwienia.
Wiaty są szczególnie wrażliwe na działanie wiatru, ponieważ otwarte lub częściowo otwarte przestrzenie mogą generować inne schematy oddziaływań niż w budynkach zamkniętych. Znaczenie ma kierunek dominujących wiatrów, usytuowanie obiektu na działce, obecność sąsiednich zabudowań i ukształtowanie terenu. Tak samo ważne jest właściwe usztywnienie konstrukcji – bez niego nawet poprawnie dobrane przekroje głównych elementów nie zapewnią odpowiedniej pracy całego układu.
Inwestor powinien też pamiętać, że sama stalowa konstrukcja to nie wszystko. Bezpieczna realizacja obejmuje również fundamenty, zakotwienie oraz zgodność wykonania z dokumentacją. Nieprawidłowo przygotowane stopy fundamentowe, przesunięcia osi kotew czy brak kontroli geometrii podczas montażu mogą prowadzić do problemów nawet wtedy, gdy sam projekt został wykonany prawidłowo.
Dlatego w naszej firmie dużą wagę przykładamy do tego, aby projekt był od początku powiązany z realnym sposobem wykonania i montażu. Dobra dokumentacja powinna ułatwiać produkcję oraz składanie obiektu na placu budowy, a nie generować niepotrzebne kolizje i improwizację w terenie.
Dokumentacja, prefabrykacja i przygotowanie elementów do montażu
Projekt konstrukcji stalowej wiaty nie kończy się na koncepcji i schemacie statycznym. Aby obiekt mógł zostać wykonany, potrzebna jest dokumentacja umożliwiająca prefabrykację, obróbkę i złożenie wszystkich części w spójny układ. Dla inwestora oznacza to jedno: im lepiej przygotowany projekt, tym mniejsze ryzyko błędów produkcyjnych i montażowych.
Na etapie warsztatowym doprecyzowuje się między innymi:
- podziały elementów na części transportowe,
- rodzaje i lokalizacje połączeń,
- detale blach, żeber, stóp słupów i węzłów,
- otwory montażowe i rozwiązania skręcane,
- zakres obróbki warsztatowej,
- sposób znakowania i przygotowania elementów do wysyłki.
Prefabrykacja konstrukcji stalowej wymaga wysokiej powtarzalności i kontroli geometrii. Nawet pozornie niewielkie odchylenia mogą utrudnić składanie obiektu w terenie, szczególnie jeśli wiata ma większą długość lub wymaga zachowania dokładnych linii zabudowy i prześwitów użytkowych. Dlatego istotne jest, aby projekt był przygotowany nie tylko „teoretycznie”, ale z uwzględnieniem praktyki wykonawczej.
Ważnym obszarem jest też technologia połączeń. W zależności od założeń projektowych stosuje się rozwiązania skręcane, spawane lub mieszane. Dla inwestora praktyczne znaczenie ma to, że sposób połączenia wpływa na logistykę, montaż, możliwość późniejszego demontażu i przebudowy. Jeżeli wiata ma być obiektem docelowym, priorytety mogą być inne niż wtedy, gdy zakłada się możliwość relokacji lub rozbudowy.
W Gaj-Stal realizujemy dla klientów konstrukcje stalowe wraz z pracami związanymi z ich przygotowaniem i wykonaniem. W przypadku wiat oznacza to podejście, w którym projekt, przygotowanie elementów, zabezpieczenie powierzchni i montaż są traktowane jako powiązane etapy jednego procesu, a nie niezależne zadania.
Zabezpieczenie konstrukcji stalowej wiaty przed korozją i zużyciem
Wiata stalowa przez cały okres użytkowania pracuje w środowisku zewnętrznym albo częściowo zewnętrznym, dlatego dobór zabezpieczenia antykorozyjnego należy uwzględnić już na etapie projektu. Chodzi nie tylko o wybór samej metody ochrony, ale też o takie zaprojektowanie detali, aby nie sprzyjały gromadzeniu się wody, zanieczyszczeń i wilgoci.
Przy doborze zabezpieczenia bierze się pod uwagę:
- lokalizację obiektu i warunki atmosferyczne,
- stopień narażenia na wilgoć i zabrudzenia,
- możliwy kontakt z substancjami przyspieszającymi korozję,
- sposób użytkowania i częstotliwość konserwacji,
- dostęp do elementów podczas przeglądów i prac utrzymaniowych.
Ochrona powierzchni nie powinna być traktowana jako dodatek na końcu inwestycji. Jeżeli element ma złożony kształt, liczne szczeliny, zamknięte przestrzenie lub trudno dostępne naroża, trzeba to przewidzieć wcześniej. Projektant i wykonawca powinni dążyć do takich rozwiązań, które są nie tylko nośne, ale też trwałe eksploatacyjnie.
Z praktycznego punktu widzenia inwestor powinien zapytać nie tylko o samo zabezpieczenie, ale również o przygotowanie powierzchni, sposób wykonania detali i możliwość przyszłej konserwacji. To szczególnie ważne w wiatach rolniczych, przemysłowych i magazynowych, gdzie warunki użytkowania bywają znacznie trudniejsze niż przy zwykłym zadaszeniu parkingowym czy gospodarczym.
W naszej firmie wykonujemy również usługi związane z przygotowaniem i zabezpieczaniem konstrukcji stalowych, dlatego wiemy, że trwałość obiektu zależy nie tylko od samego materiału, ale również od jakości obróbki i właściwego przygotowania elementów przed montażem.
Montaż wiaty stalowej a założenia projektu
Nawet najlepszy projekt nie spełni swojej roli, jeśli nie będzie możliwy do sprawnego zrealizowania na placu budowy. Dlatego projekt konstrukcji stalowej wiaty powinien uwzględniać transport, podział elementów, dostępność sprzętu montażowego i kolejność składania obiektu. Montaż nie jest etapem oderwanym od projektowania – przeciwnie, wiele decyzji projektowych bezpośrednio wpływa na bezpieczeństwo i tempo prac.
Na etapie przygotowania montażu analizuje się zwykle:
- czy teren pozwala na dojazd transportu z elementami stalowymi,
- czy możliwe jest ustawienie dźwigu lub innego sprzętu podnoszącego,
- w jakiej kolejności będą ustawiane słupy, ramy, płatwie i stężenia,
- jak zapewnić tymczasową stateczność konstrukcji w trakcie składania,
- czy fundamenty i kotwy są przygotowane zgodnie z dokumentacją,
- jak skontrolować piony, osie i geometrię po zmontowaniu układu.
W przypadku wiat szczególne znaczenie ma etapowe usztywnianie obiektu. Konstrukcja, która po zakończeniu montażu pracuje poprawnie jako całość, w trakcie składania może wymagać starannie zaplanowanej sekwencji działań. Z tego powodu nie należy traktować montażu jako prostego „skręcania części”. To proces wymagający koordynacji, sprzętu i nadzoru.
Jeśli inwestor planuje wiatę przy istniejącym obiekcie, nad placem roboczym albo w czynnej strefie zakładu, dochodzą kolejne kwestie: bezpieczeństwo użytkowników terenu, organizacja robót, czasowe wygrodzenia i dopasowanie harmonogramu do pracy obiektu. W takich sytuacjach dobrze przygotowany projekt i logistyka montażowa mają szczególnie duże znaczenie.
Jak uniknąć typowych błędów przy zamawianiu projektu wiaty stalowej?
Najczęstszy problem nie polega na tym, że inwestor chce zbudować zbyt dużą lub zbyt małą wiatę. Problem pojawia się wtedy, gdy na starcie brakuje pełnych informacji o docelowym użytkowaniu. Projekt wiaty stalowej powinien odpowiadać na konkretne wymagania eksploatacyjne, a nie opierać się wyłącznie na orientacyjnym szkicu i przybliżonych wymiarach.
Do typowych błędów należą:
- określenie wyłącznie wymiarów zewnętrznych bez analizy prześwitów roboczych,
- pominięcie rodzaju pojazdów i sprzętu, który ma pracować pod wiatą,
- brak decyzji, czy obiekt ma pozostać otwarty, czy będzie później zabudowywany,
- niedoszacowanie wpływu warunków gruntowych i przygotowania fundamentów,
- nieuwzględnienie odwodnienia dachu i otoczenia obiektu,
- zbyt późne myślenie o zabezpieczeniu antykorozyjnym,
- brak koordynacji między projektem, wykonaniem i montażem.
Inwestorowi opłaca się też wcześniej przygotować podstawowe informacje do rozmowy z wykonawcą lub projektantem. Warto opisać przeznaczenie wiaty, oczekiwaną lokalizację słupów, sposób użytkowania, wymagania dotyczące wysokości i ewentualne plany rozbudowy. Im pełniejsze dane wejściowe, tym większa szansa, że projekt będzie trafny już w pierwszych wersjach koncepcji.
Jeżeli szukają Państwo partnera do realizacji takiego zadania, w Gaj-Stal oferujemy wykonanie konstrukcji stalowych oraz wsparcie w przygotowaniu inwestycji związanej z wiatami i innymi obiektami stalowymi. Warto skontaktować się z nami wtedy, gdy mają już Państwo założenia inwestycji albo gdy dopiero trzeba je uporządkować pod kątem wykonawczym i montażowym.
Najczęściej zadawane pytania
Czy projekt konstrukcji stalowej wiaty można opracować tylko na podstawie orientacyjnych wymiarów?
Same wymiary to za mało, aby przygotować poprawny projekt. Potrzebne są jeszcze informacje o przeznaczeniu obiektu, sposobie użytkowania, rodzaju ruchu pod wiatą, warunkach działki i założeniach dotyczących dachu lub ewentualnej zabudowy. Bez tych danych łatwo zaprojektować obiekt, który formalnie istnieje na rysunku, ale w praktyce nie spełnia oczekiwań inwestora.
Czy wiata stalowa może być później rozbudowana lub obudowana?
Tak, ale taka możliwość powinna być przewidziana już na etapie projektu. Późniejsza zabudowa ścian, zmiana pokrycia lub wydłużenie obiektu mogą wpływać na pracę całej konstrukcji, a także na fundamenty i połączenia. Jeżeli inwestor planuje rozwój obiektu w przyszłości, najlepiej zgłosić to na początku, aby uniknąć kosztownych przeróbek i wzmacniania gotowej konstrukcji.
Jakie znaczenie ma rodzaj gruntu przy projekcie wiaty stalowej?
Rodzaj gruntu ma duży wpływ na sposób posadowienia i pracę całego obiektu. To fundamenty przenoszą obciążenia z konstrukcji na podłoże, dlatego nie można oddzielać projektu stalowej wiaty od warunków gruntowych. Słabe lub niejednorodne podłoże, wysoki poziom wód albo teren wymagający niwelacji mogą istotnie wpłynąć na rozwiązanie techniczne i organizację realizacji.
Czy otwarta wiata wymaga tak samo starannego projektu jak większa hala stalowa?
Tak, ponieważ mimo prostszej funkcji nadal jest to obiekt konstrukcyjny narażony na oddziaływania środowiskowe i użytkowe. Wiaty, zwłaszcza otwarte, są często silnie obciążane przez wiatr, a ich stateczność zależy od poprawnego usztywnienia, zakotwienia i jakości montażu. Mniejsza liczba elementów nie oznacza automatycznie mniejszych wymagań projektowych.
Na co zwrócić uwagę wybierając wykonawcę konstrukcji stalowej wiaty?
Warto sprawdzić, czy wykonawca rozumie cały proces: od założeń użytkowych, przez prefabrykację, po zabezpieczenie i montaż. Istotna jest umiejętność powiązania projektu z praktyką produkcyjną i logistyką budowy. Dla inwestora najkorzystniejsze jest podejście, w którym konstrukcja nie jest traktowana wyłącznie jako zestaw elementów stalowych, ale jako kompletny i funkcjonalny obiekt.
