Montaż konstrukcji stalowych to proces wieloetapowy, w którym o powodzeniu inwestycji decydują nie tylko same prace na placu budowy, ale również przygotowanie dokumentacji, logistyki, fundamentów i kolejności robót. W praktyce oznacza to, że bezpieczny i sprawny montaż zaczyna się dużo wcześniej niż przyjazd dźwigu i pierwszych elementów stalowych na teren inwestycji. Dla inwestora najważniejsze jest zrozumienie, że każdy etap wpływa na koszt, termin, bezpieczeństwo użytkowania oraz możliwość późniejszej rozbudowy obiektu. W Gaj-Stal realizujemy hale i konstrukcje stalowe wraz z usługami związanymi z ich przygotowaniem, zabezpieczeniem i montażem, dlatego wiemy, że dobrze ułożony proces wykonawczy ogranicza ryzyko przestojów i kosztownych poprawek. Poniżej wyjaśniamy, jak wyglądają główne etapy montażu konstrukcji stalowych i na co warto zwrócić uwagę przed rozpoczęciem prac.
Od czego zaczyna się montaż konstrukcji stalowej
Choć potocznie mówi się o montażu jako o ustawianiu słupów, rygli i dźwigarów, rzeczywisty proces zaczyna się od analizy dokumentacji projektowej i sprawdzenia warunków wykonania na budowie. Kluczowe są tu rysunki warsztatowe i montażowe, zestawienia elementów, plan połączeń oraz założenia dotyczące geometrii obiektu. Bez tego nie da się prawidłowo ustalić kolejności podnoszenia, punktów podparcia, rozmieszczenia sprzętu ani sposobu scalania elementów.
Na tym etapie weryfikuje się również, czy plac budowy jest przygotowany do przyjęcia transportów. Dla hal magazynowych, produkcyjnych czy przemysłowych duże znaczenie ma nie tylko powierzchnia manewrowa, ale też nośność dojazdów, możliwość ustawienia żurawia, miejsce czasowego składowania prefabrykatów i bezpieczeństwo poruszania się ekip. Logistyka montażu bywa równie ważna jak sama jakość wykonania konstrukcji w wytwórni.
W praktyce przed rozpoczęciem robót trzeba potwierdzić kilka podstawowych kwestii:
- zgodność dostarczonej dokumentacji z zakresem inwestycji,
- gotowość fundamentów i punktów kotwienia,
- dostępność terenu dla transportu oraz urządzeń podnoszących,
- kolejność dostaw elementów do montażu,
- warunki bezpieczeństwa pracy i organizacji placu budowy.
W naszej firmie podchodzimy do montażu konstrukcji stalowych jako do etapu kończącego dłuższy proces przygotowawczy. Dzięki temu łatwiej ograniczyć sytuacje, w których na budowie okazuje się, że nie zgadzają się osie, brakuje miejsca na pracę dźwigu albo dostarczono elementy w niewłaściwej kolejności.
Przygotowanie fundamentów, kotew i placu montażowego
Jednym z najważniejszych warunków sprawnego montażu jest prawidłowe przygotowanie fundamentów. Konstrukcja stalowa, nawet jeśli jest prefabrykowana bardzo dokładnie, musi zostać osadzona na poprawnie wykonanym układzie podpór. Dotyczy to zarówno hal stalowych, jak i innych obiektów, takich jak wiaty, podkonstrukcje, antresole czy konstrukcje wsporcze pod urządzenia technologiczne.
Przed rozpoczęciem ustawiania elementów sprawdza się przede wszystkim:
- rozstaw osi fundamentów,
- rzędne posadowienia i poziomy,
- położenie śrub kotwiących lub innych elementów mocujących,
- stan powierzchni podporowych,
- możliwość bezpiecznego dojazdu i pracy sprzętu.
Jeżeli na tym etapie wystąpią odchyłki, mogą pojawić się problemy z dopasowaniem stóp słupów, pionowaniem konstrukcji i przenoszeniem sił zgodnie z projektem. To właśnie dlatego kontrola geometrii przed montażem jest tak istotna. W przypadku hal o większej rozpiętości lub wysokości konsekwencje błędów fundamentowych są szczególnie odczuwalne, bo niewielkie odchylenia na dole potrafią przełożyć się na poważne trudności przy zamykaniu układu nośnego dachu.
Plac montażowy także wymaga przygotowania. Nie chodzi wyłącznie o usunięcie przeszkód, ale również o zaplanowanie stref składowania, dróg przejazdu i kolejności rozładunku. Elementy stalowe nie powinny być odkładane przypadkowo, ponieważ późniejsze ich przemieszczanie wydłuża prace i zwiększa ryzyko uszkodzeń powłok ochronnych. W obiektach takich jak hale magazynowe czy przemysłowe duże znaczenie ma też skoordynowanie montażu konstrukcji z robotami instalacyjnymi, branżą posadzkową oraz obudową ścian i dachu.
| Etap | Zakres | Co ma znaczenie? | Co warto przygotować? |
|---|---|---|---|
| Weryfikacja dokumentacji | Sprawdzenie rysunków, zestawień i założeń montażowych | Kompletność danych, zgodność zakresu, kolejność robót | Aktualne rysunki, ustalenia z wykonawcami branżowymi |
| Przygotowanie fundamentów | Kontrola osi, poziomów, kotew i podpór | Dokładność wykonania i zgodność z projektem | Pomiary geodezyjne, dostęp do miejsc montażu |
| Transport i składowanie | Dostawy elementów, rozładunek, oznaczenie części | Kolejność dostaw, ochrona powłok, miejsce manewrowe | Strefy odkładcze, plan rozładunku, oznaczenia |
| Montaż głównego ustroju | Ustawianie słupów, rygli, dźwigarów i stężeń | Stabilność tymczasowa, sprzęt podnoszący, warunki pogodowe | Dźwig, osprzęt montażowy, plan sekwencji prac |
| Kontrola i zamknięcie geometrii | Pionowanie, dokręcanie połączeń, pomiary końcowe | Dokładność połączeń i zgodność z dokumentacją | Sprzęt pomiarowy, protokoły odbiorowe |
| Obudowa i roboty towarzyszące | Montaż płatwi, rygli, poszycia, bram i obróbek | Koordynacja z instalacjami i wymaganiami użytkowymi | Harmonogram branżowy, dostęp ekip wykończeniowych |
Prefabrykacja, zabezpieczenie i transport elementów na budowę
Montaż konstrukcji stalowych nie może być rozpatrywany w oderwaniu od wcześniejszej prefabrykacji. Jakość cięcia, wiercenia, spawania i składania elementów ma bezpośredni wpływ na tempo prac w terenie. Im lepiej przygotowane są elementy, tym mniej improwizacji na budowie, a to oznacza większą powtarzalność i mniejsze ryzyko błędów.
W przypadku hal stalowych główne elementy nośne to najczęściej słupy, rygle, dźwigary, płatwie, stężenia i różnego rodzaju elementy pomocnicze. Przy innych konstrukcjach stalowych zakres może być inny, ale zasada pozostaje taka sama: prefabrykat powinien być gotowy do wbudowania zgodnie z dokumentacją. Dotyczy to także wykonanych wcześniej otworów, blach węzłowych, elementów połączeniowych oraz oznaczeń montażowych.
Równie ważne są zabezpieczenia powierzchni. W zależności od przeznaczenia obiektu może to obejmować przygotowanie powierzchni, malowanie ochronne lub inne rozwiązania przewidziane w projekcie i warunkach użytkowania. Inne wymagania ma hala magazynowa użytkowana w standardowych warunkach, inne obiekt rolniczy narażony na wilgoć i agresywniejsze środowisko, a jeszcze inne konstrukcja przemysłowa pracująca w otoczeniu instalacji technologicznych. Dobór zabezpieczeń nie powinien być przypadkowy, ponieważ uszkodzenia powłok podczas transportu lub montażu mogą później skracać trwałość konstrukcji.
Transport elementów stalowych trzeba zaplanować z uwzględnieniem gabarytów, masy i kolejności montażu. Na inwestycjach związanych z halami magazynowymi i produkcyjnymi szczególnie ważne jest dostarczanie takich partii materiału, które pozwalają utrzymać ciągłość robót bez nadmiernego składowania na placu. Rozładunek powinien odbywać się tak, aby nie uszkodzić krawędzi, powłok oraz oznaczeń elementów. To szczegół, który pozornie wydaje się mało istotny, ale w praktyce wpływa na szybkość identyfikacji części i ograniczenie pomyłek montażowych.
W Gaj-Stal oferujemy klientom realizację hal i konstrukcji stalowych wraz z pracami związanymi z przygotowaniem elementów do montażu. Z perspektywy inwestora ma to znaczenie, bo spójność między etapem produkcji, zabezpieczania i montażu ułatwia panowanie nad jakością całego procesu.

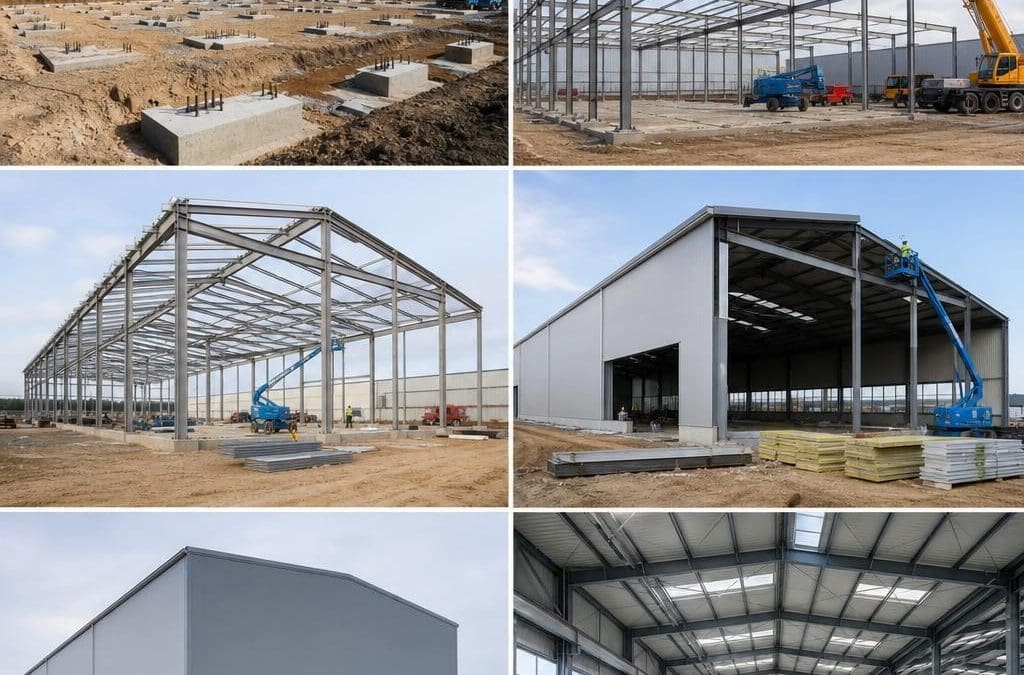

Główne etapy montażu konstrukcji stalowej na budowie
Sam montaż zwykle przebiega według logicznej sekwencji, w której najpierw powstaje podstawowy ustrój nośny, a dopiero potem układ jest usztywniany i uzupełniany o elementy drugorzędne. Konkretna kolejność zależy od typu obiektu, jego rozpiętości, wysokości, układu słupów i rygli oraz przyjętej technologii montażu, ale da się wskazać główne etapy wspólne dla większości realizacji.
1. Wytyczenie osi i przygotowanie punktów montażowych
Na początku potwierdza się osie konstrukcyjne, położenie kotew i miejsc podparcia. To etap, który pozwala wychwycić niezgodności jeszcze przed ustawieniem pierwszych słupów. W przypadku obiektów o większej długości i podziale na kilka naw dokładność ustawienia osi ma kluczowe znaczenie dla późniejszego zamknięcia całej geometrii.
2. Ustawianie słupów konstrukcyjnych
Słupy są zazwyczaj pierwszymi głównymi elementami nośnymi podnoszonymi przez żuraw. Po posadowieniu są wstępnie stabilizowane i sprawdzane pod względem pionu. W tej fazie nie chodzi jeszcze o ostateczne zamknięcie wszystkich połączeń, ale o uzyskanie bezpiecznej stabilności tymczasowej umożliwiającej dalszy montaż.
3. Montaż rygli, dźwigarów i wiązarów
Po ustawieniu pierwszych ram montuje się elementy poprzeczne i dachowe. To często najważniejszy moment z punktu widzenia stateczności układu, ponieważ dopiero po połączeniu słupów z elementami górnymi konstrukcja zaczyna pracować zgodnie z założeniami projektowymi. Przy większych obiektach stosuje się odpowiednio zaplanowaną sekwencję montażu, aby nie dopuścić do przeciążeń lub niestateczności częściowo złożonego ustroju.
4. Wykonanie stężeń i usztywnień
Stężenia montażowe i docelowe są niezbędne dla zachowania geometrii oraz przenoszenia obciążeń poziomych, takich jak wiatr czy oddziaływania eksploatacyjne. Inwestorzy często koncentrują się na słupach i dachu, a to właśnie elementy usztywniające w dużej mierze decydują o prawidłowej pracy całego układu.
5. Montaż elementów drugorzędnych
Po ustabilizowaniu ram głównych montuje się płatwie dachowe, rygle ścienne, podkonstrukcje pod obudowę, elementy pod bramy, świetliki, urządzenia techniczne i inne części wynikające z przeznaczenia obiektu. W halach produkcyjnych już na tym etapie trzeba myśleć o trasach instalacyjnych, punktach podwieszeń i współpracy konstrukcji z wyposażeniem technologicznym.
6. Dokręcanie, regulacja i odbiór geometrii
Po zamontowaniu zasadniczego układu następuje końcowe ustawienie geometrii, kontrola pionów, osi i poziomów, a następnie zamknięcie połączeń zgodnie z dokumentacją. Dokładność montażu ma znaczenie nie tylko konstrukcyjne, ale też praktyczne: wpływa na późniejszy montaż obudowy, stolarki, bram, obróbek i instalacji.
Połączenia, geometria i kontrola jakości podczas montażu
Jednym z najczęstszych błędnych wyobrażeń jest przekonanie, że montaż konstrukcji stalowej polega wyłącznie na skręcaniu gotowych elementów. W rzeczywistości to etap wymagający stałej kontroli jakości, szczególnie w zakresie połączeń, ustawienia geometrii i zgodności z dokumentacją. Nawet prawidłowo wykonane prefabrykaty mogą zostać niepoprawnie wbudowane, jeśli zabraknie kontroli podczas składania ustroju na budowie.
W zależności od rozwiązania projektowego stosuje się połączenia śrubowe, spawane lub mieszane. Na placu budowy szczególnego znaczenia nabiera jakość przygotowania styków, prawidłowe ułożenie elementów oraz zachowanie założonej kolejności skręcania. Nie wolno traktować połączeń jako detalu drugorzędnego, ponieważ to one przekazują siły pomiędzy elementami i decydują o pracy całości.
Kontrola obejmuje między innymi:
- zgodność numeracji elementów i miejsc ich wbudowania,
- sprawdzenie przylegania blach i elementów łączonych,
- weryfikację kompletności połączeń,
- kontrolę ustawienia pionów, poziomów i osi,
- ocenę stanu powłok ochronnych po montażu,
- potwierdzenie, że układ osiągnął projektowaną stateczność.
Geometria konstrukcji jest szczególnie ważna w halach, gdzie do stalowego szkieletu dochodzi obudowa z blachy lub płyty warstwowej, bramy, świetliki, instalacje czy suwnice. Nawet niewielkie odchylenia mogą utrudnić montaż kolejnych warstw obiektu, a w skrajnym przypadku prowadzić do konieczności regulacji, przeróbek lub opóźnień. Dlatego montaż powinien być prowadzony przez zespół, który rozumie zależności między nośnością, geometrią i funkcjonalnością gotowego budynku.
Warto pamiętać, że montaż nie zastępuje procesu projektowego i odwrotnie. Dobre rozwiązanie konstrukcyjne musi być jednocześnie wykonalne, transportowalne i bezpieczne podczas scalania na budowie. W naszej firmie zwracamy na to uwagę już na etapie przygotowania realizacji, bo właśnie wtedy najłatwiej przewidzieć potencjalne kolizje i utrudnienia.
Bezpieczeństwo i organizacja robót montażowych
Montaż konstrukcji stalowych odbywa się z użyciem ciężkich elementów, pracy na wysokości i sprzętu podnoszącego, dlatego bezpieczeństwo prac montażowych nie może być traktowane jako dodatek do harmonogramu. To jeden z podstawowych warunków sprawnej realizacji. Dobrze zorganizowany montaż jest zwykle nie tylko bezpieczniejszy, ale też po prostu szybszy i bardziej przewidywalny.
Największe znaczenie ma właściwe zaplanowanie sekwencji prac. Chodzi o to, aby każdy etap prowadził do zwiększania stabilności układu, a nie do tworzenia sytuacji tymczasowych trudnych do zabezpieczenia. Szczególnie ważne jest to przy obiektach wielonawowych, wysokich halach przemysłowych, konstrukcjach pod urządzenia oraz wszędzie tam, gdzie montaż współdzieli przestrzeń z innymi branżami.
Na bezpieczeństwo wpływają między innymi:
- dobór odpowiednich urządzeń podnoszących do gabarytów elementów,
- warunki pogodowe, zwłaszcza wiatr przy podnoszeniu długich elementów,
- prawidłowe zawiesia i punkty podnoszenia,
- utrzymanie porządku w strefach pracy i komunikacji,
- ograniczenie jednoczesnych kolizji z innymi robotami,
- bieżąca kontrola stabilności montowanego układu.
Dla inwestora ważna jest jeszcze jedna praktyczna kwestia: montaż konstrukcji powinien być skoordynowany z dalszymi etapami budowy. Jeżeli planuje się szybkie zamknięcie hali obudową, montaż bram, świetlików, instalacji wentylacyjnych czy tras kablowych, odpowiednia organizacja robót pozwala uniknąć niepotrzebnego dublowania dostępu do tych samych miejsc. Ma to bezpośredni wpływ na tempo oddania obiektu do użytkowania.
Co dzieje się po zmontowaniu konstrukcji nośnej
Zakończenie montażu głównego ustroju nie oznacza końca prac. W przypadku hal stalowych kolejnym krokiem jest zwykle przygotowanie obiektu do wykonania obudowy, dachu i wyposażenia zgodnie z jego przeznaczeniem. Dla inwestora to etap bardzo istotny, ponieważ dopiero wtedy widać pełną funkcjonalność budynku.
W halach magazynowych duże znaczenie ma dostosowanie obiektu do sposobu składowania, wysokości regałów, układu komunikacji i logistyki wewnętrznej. Sama konstrukcja musi współgrać z rozmieszczeniem bram, doków, ciągów transportowych i instalacji. W obiektach produkcyjnych dochodzą jeszcze wymagania związane z procesem technologicznym, maszynami, wentylacją, odciągami, doświetleniem i zasilaniem. W halach rolniczych należy brać pod uwagę warunki użytkowania, przewietrzanie oraz środowisko mogące przyspieszać korozję.
Po montażu konstrukcji nośnej wykonuje się zwykle:
- montaż płatwi i rygli pod obudowę,
- obudowę ścian i dachu,
- bramy, drzwi, świetliki i obróbki,
- elementy odwodnienia,
- prace instalacyjne i przygotowanie pod wyposażenie technologiczne,
- lokalne naprawy zabezpieczeń powierzchni po montażu, jeśli są wymagane.
Jeśli inwestor planuje przyszłą rozbudowę hali, to właśnie na tym etapie warto zadbać o spójność rozwiązań. Możliwość rozbudowy konstrukcji zależy nie tylko od projektu nośnego, ale też od układu ścian szczytowych, komunikacji, instalacji, lokalizacji bram i rezerwy miejsca na działce. To ważne szczególnie w magazynach i halach produkcyjnych, gdzie potrzeby użytkowe potrafią zmieniać się wraz z rozwojem firmy.
W Gaj-Stal realizujemy dla klientów nie tylko same konstrukcje stalowe, ale również usługi związane z ich przygotowaniem i montażem, dlatego możemy spojrzeć na obiekt całościowo: od dokumentacji i prefabrykacji, przez zabezpieczenie i transport, po montaż oraz dalsze etapy wykonawcze.
Najczęstsze problemy podczas montażu i jak ich uniknąć
W praktyce większość problemów montażowych nie wynika z jednego dużego błędu, lecz z sumy drobnych zaniedbań. Inwestor, który chce lepiej kontrolować przebieg realizacji, powinien wiedzieć, gdzie najczęściej pojawiają się trudności i jakie mają konsekwencje.
Pierwszym problemem są niezgodności między dokumentacją a realnym stanem budowy. Mogą dotyczyć fundamentów, osi, poziomów lub przebiegu innych robót. Drugim są błędy logistyczne, czyli dostarczenie elementów bez właściwej kolejności, brak miejsca do rozładunku czy konieczność wielokrotnego przekładania prefabrykatów. Trzeci obszar to uszkodzenia powłok ochronnych i krawędzi elementów, które później wymagają napraw i mogą opóźniać odbiory.
Często spotykane są też trudności związane z koordynacją międzybranżową. Hala stalowa rzadko jest samą konstrukcją. Dochodzą do niej instalacje, obudowa, posadzki, stolarka, urządzenia technologiczne, a czasem również rozwiązania transportu wewnętrznego. Jeśli harmonogram nie uwzględnia wzajemnych zależności, ekipy zaczynają sobie przeszkadzać, zamiast pracować równolegle.
Aby ograniczyć ryzyko problemów, warto zadbać o:
- czytelną dokumentację montażową i jej aktualność,
- wcześniejszą kontrolę fundamentów i punktów kotwienia,
- dobrze zaplanowany transport zgodny z kolejnością robót,
- wyraźne oznaczenie elementów i stref składowania,
- koordynację montażu z obudową i instalacjami,
- bieżącą kontrolę geometrii na każdym etapie składania ustroju.
Z punktu widzenia inwestora bardzo ważne jest też, by nie przyspieszać sztucznie poszczególnych czynności kosztem kontroli. Konstrukcja stalowa daje duże możliwości szybkiej realizacji, ale tempo nie powinno oznaczać pomijania pomiarów, tymczasowych usztywnień czy kontroli połączeń. To właśnie rozsądna organizacja decyduje o tym, czy szybki montaż rzeczywiście przełoży się na bezproblemowe użytkowanie obiektu.
Jeżeli planują Państwo budowę hali lub innej konstrukcji stalowej i chcą omówić zakres prac, rozwiązania montażowe albo przygotować indywidualną wycenę inwestycji, zapraszamy do kontaktu z Gaj-Stal. Doradzamy w zakresie realizacji konstrukcji stalowych i pomagamy dobrać proces wykonania do przeznaczenia obiektu oraz warunków inwestycji.
Najczęściej zadawane pytania
Ile trwa montaż konstrukcji stalowej?
Czas montażu zależy od wielkości obiektu, stopnia złożoności konstrukcji, przygotowania fundamentów, logistyki dostaw i warunków na placu budowy. Inaczej przebiega montaż prostej wiaty, a inaczej hali z obudową, bramami i elementami pod instalacje technologiczne. Dokładny harmonogram da się ustalić dopiero po analizie projektu i organizacji całej inwestycji.
Czy montaż konstrukcji stalowej można rozpocząć przed pełnym przygotowaniem całego placu budowy?
W praktyce nie warto zaczynać montażu bez sprawdzonych fundamentów, przygotowanych dojazdów i miejsca dla sprzętu podnoszącego. Nawet jeśli sama konstrukcja jest gotowa, brak odpowiedniej organizacji terenu powoduje przestoje, utrudnia rozładunek i zwiększa ryzyko uszkodzeń lub błędów montażowych. Przyspieszenie pozorne często kończy się wydłużeniem całej realizacji.
Co jest ważniejsze przy montażu: jakość prefabrykacji czy prace na budowie?
Oba elementy są równie ważne, bo dobrze wykonana prefabrykacja nie obroni błędów montażowych, a staranny montaż nie naprawi poważnych niezgodności produkcyjnych. Kluczowe jest połączenie dokładnej dokumentacji, właściwie przygotowanych elementów, sprawnego transportu i kontroli geometrii na budowie. Dopiero całość daje przewidywalny efekt końcowy.
Czy po zmontowaniu konstrukcji stalowej można łatwo rozbudować halę?
Możliwość rozbudowy zależy od rozwiązań przewidzianych w projekcie, układu nośnego, ścian szczytowych, instalacji i dostępnego miejsca na działce. Sama technologia stalowa zwykle sprzyja etapowaniu inwestycji, ale każdą rozbudowę trzeba ocenić indywidualnie. Ważne jest, by już na etapie pierwszej realizacji uwzględnić przyszłe potrzeby użytkowe i komunikacyjne.
Na co inwestor powinien zwrócić uwagę przy odbiorze montażu konstrukcji stalowej?
Najważniejsze są zgodność z dokumentacją, poprawność połączeń, zachowanie geometrii, stan zabezpieczeń powierzchni oraz przygotowanie konstrukcji do kolejnych robót, takich jak obudowa czy instalacje. Warto też sprawdzić, czy zakończono wymagane pomiary i czy układ osiągnął docelową stateczność. Odbiór nie powinien ograniczać się do wizualnej oceny samego szkieletu.
