Projektowanie hali polega na takim dopasowaniu konstrukcji, układu funkcjonalnego i obudowy obiektu, aby hala odpowiadała realnemu sposobowi użytkowania, warunkom lokalnym i planowi rozwoju inwestycji. To właśnie przeznaczenie obiektu decyduje o najważniejszych założeniach: rozpiętości, wysokości, układzie słupów, rodzaju dachu, izolacji, bramach, instalacjach i sposobie posadowienia. Dobrze zaprojektowana hala nie jest „uniwersalnym pudełkiem”, lecz obiektem, który ma działać sprawnie w codziennej eksploatacji i nie generować niepotrzebnych kosztów podczas budowy, montażu i późniejszego użytkowania. W praktyce największe problemy nie wynikają z samej stali, ale z błędnego rozpoznania potrzeb inwestora, niedoszacowania obciążeń, złego układu komunikacji albo pominięcia przyszłej rozbudowy. W Gaj-Stal realizujemy dla klientów hale i konstrukcje stalowe, dlatego w pracy projektowej patrzymy nie tylko na sam rysunek, ale na cały proces: od założeń, przez prefabrykację i zabezpieczenie elementów, po transport, montaż i eksploatację.
Od czego zacząć projektowanie hali?
Podstawą jest określenie, do czego hala będzie rzeczywiście używana. Inaczej projektuje się obiekt magazynowy, inaczej produkcyjny, rolniczy, warsztatowy czy garażowy. Już na początku trzeba odpowiedzieć na kilka pytań: co będzie składowane lub produkowane, jakie maszyny wejdą do środka, jak będą poruszać się ludzie i pojazdy, czy obiekt ma być ogrzewany, czy potrzebna jest izolacja, ile bram i drzwi należy przewidzieć oraz czy w przyszłości planowana jest rozbudowa.
Na tym etapie inwestor często koncentruje się na powierzchni w metrach kwadratowych, ale to za mało. Równie ważne są: wysokość użytkowa, rozpiętość bez podpór pośrednich, rozmieszczenie stref załadunku, ciągów komunikacyjnych, pomieszczeń pomocniczych i instalacji. Projektowanie hali powinno zaczynać się od funkcji, a nie od samej formy konstrukcji. Dopiero po ustaleniu wymagań użytkowych można sensownie dobrać układ nośny i obudowę.
W przypadku hali magazynowej kluczowe będzie składowanie, wysokość robocza, organizacja regałów i logistyka przeładunku. W hali produkcyjnej dochodzą wymagania związane z procesem technologicznym, ustawieniem linii, zasilaniem maszyn, odpylaniem, wentylacją oraz bezpieczeństwem użytkowników. Z kolei obiekty rolnicze muszą uwzględniać specyfikę środowiska pracy, kontakt z wilgocią, pyłem, nawozami, sprzętem rolniczym lub zwierzętami, a więc warunki mające znaczenie dla wentylacji i trwałości zabezpieczeń powierzchniowych.
Istotne jest też sprawdzenie uwarunkowań działki. Znaczenie mają dojazd, miejsce manewrowe dla transportu, możliwość wykonania fundamentów, przebieg istniejących sieci, a także lokalne wymagania planistyczne. Część decyzji projektowych zapada więc nie przy biurku, lecz po analizie warunków terenowych i inwestycyjnych.
Najważniejsze zasady projektowania hali stalowej
Hala stalowa powinna być projektowana jako całość, a nie jako zbiór osobnych elementów. Konstrukcja nośna, obudowa, dach, fundamenty, bramy i instalacje wzajemnie na siebie wpływają. Zmiana jednego parametru, na przykład zwiększenie wysokości składowania albo wprowadzenie suwnicy, może zmienić założenia dotyczące przekrojów konstrukcyjnych, stężeń, fundamentów i montażu.
Do podstawowych zasad należą:
- dobór układu konstrukcyjnego do funkcji obiektu,
- ograniczanie kolizji między konstrukcją a technologią użytkownika,
- zapewnienie czytelnej komunikacji wewnątrz hali i wokół niej,
- przewidzenie odpowiedniej obudowy oraz szczelności dachu,
- uwzględnienie transportu i montażu już na etapie projektu,
- dobór zabezpieczeń powierzchniowych do środowiska pracy,
- możliwość serwisu, zmian układu i przyszłej rozbudowy.
Projekt hali nie powinien być przewymiarowany, ale nie może też opierać się na zbyt optymistycznych założeniach. W praktyce duże znaczenie ma analiza obciążeń od śniegu, wiatru, wyposażenia, instalacji, urządzeń technicznych i sposobu użytkowania. Parametry te zależą od lokalizacji, geometrii obiektu i przeznaczenia, dlatego nie należy przenosić rozwiązań z innej inwestycji bez weryfikacji.
Ważną zasadą jest także prostota i powtarzalność tam, gdzie jest ona uzasadniona. Powtarzalne osie, logiczny moduł konstrukcyjny czy rozsądne zróżnicowanie elementów zwykle ułatwiają prefabrykację, zabezpieczenie powierzchni, transport i montaż. Jednocześnie nie można upraszczać projektu kosztem funkcjonalności. Hala, w której słup stoi w miejscu planowanej linii technologicznej albo dach utrudnia prowadzenie instalacji, szybko okazuje się problematyczna mimo pozornie oszczędnego projektu.
| Element | Funkcja | Od czego zależy? | Znaczenie dla inwestora |
|---|---|---|---|
| Konstrukcja nośna | Przenosi obciążenia i nadaje obiektowi geometrię | Od rozpiętości, wysokości, obciążeń, funkcji hali i wyposażenia | Wpływa na funkcjonalność, koszty wykonania i możliwość rozbudowy |
| Obudowa ścian | Chroni wnętrze przed warunkami zewnętrznymi | Od wymagań izolacyjnych, środowiska pracy i estetyki | Decyduje o komforcie użytkowania i kosztach eksploatacji |
| Dach | Zabezpiecza obiekt i odprowadza wodę | Od geometrii hali, obciążeń, odwodnienia i instalacji dachowych | Ma wpływ na szczelność, trwałość i serwisowanie obiektu |
| Bramy i otwory | Zapewniają dostęp, logistykę i komunikację | Od gabarytów pojazdów, procesu pracy i organizacji ruchu | Wpływają na tempo operacji i wygodę codziennego użytkowania |
| Fundamenty | Przenoszą obciążenia na grunt | Od warunków gruntowych, układu słupów i obciążeń konstrukcji | Wpływają na bezpieczeństwo posadowienia i organizację robót |
| Instalacje | Zapewniają oświetlenie, wentylację, ogrzewanie i zasilanie | Od przeznaczenia hali, technologii i wymagań użytkownika | Decydują o bezpieczeństwie, komforcie i kosztach eksploatacji |
Jak dobrać wymiary, układ funkcjonalny i komunikację?
Jedna z najważniejszych zasad mówi, że wymiary hali powinny wynikać z procesu użytkowania, a nie tylko z dostępnej działki. Szerokość, długość i wysokość muszą być powiązane z technologią pracy, rodzajem składowania, gabarytami urządzeń, sposobem rozładunku i kierunkami ruchu. Zbyt mała wysokość utrudni montaż regałów lub urządzeń, a źle dobrana siatka słupów ograniczy możliwość manewrowania wózkami, przejazdu maszyn lub przebiegu linii produkcyjnej.
W halach magazynowych ważne są przede wszystkim:
- wysokość składowania i wysokość użytkowa pod konstrukcją,
- rozstaw słupów dopasowany do regałów i komunikacji,
- liczba i położenie bram przeładunkowych,
- strefa przyjęcia, kompletacji i wydania towaru,
- czytelny układ ruchu pieszych i pojazdów.
W halach produkcyjnych dochodzą kolejne kwestie: miejsce dla linii technologicznych, serwis maszyn, punkty zasilania, prowadzenie mediów, wentylacja procesowa, odciągi, oświetlenie robocze i bezpieczeństwo przy stanowiskach pracy. W takich obiektach projektowanie musi być skoordynowane z technologią jeszcze przed rozpoczęciem prefabrykacji konstrukcji. Nawet drobna kolizja pomiędzy ryglem a trasą instalacyjną może potem generować kosztowne przeróbki.
W halach warsztatowych i garażowych bardzo ważne jest dopasowanie wysokości i szerokości bram do pojazdów oraz urządzeń obsługowych. Jeśli przewidywane są podnośniki, kanały, stanowiska serwisowe czy cięższe urządzenia, należy uwzględnić to zarówno w konstrukcji, jak i w rozwiązaniach posadzkowych oraz instalacyjnych.
W obiektach rolniczych komunikacja bywa równie ważna jak sama kubatura. Trzeba przewidzieć ruch ciągników, ładowarek, przyczep lub innych maszyn, a także sposób wjazdu, zawracania i składowania. W zależności od funkcji obiektu znaczenia nabierają też przewietrzanie, odporność na zabrudzenia oraz rozwiązania ułatwiające utrzymanie hali w odpowiednim stanie technicznym.

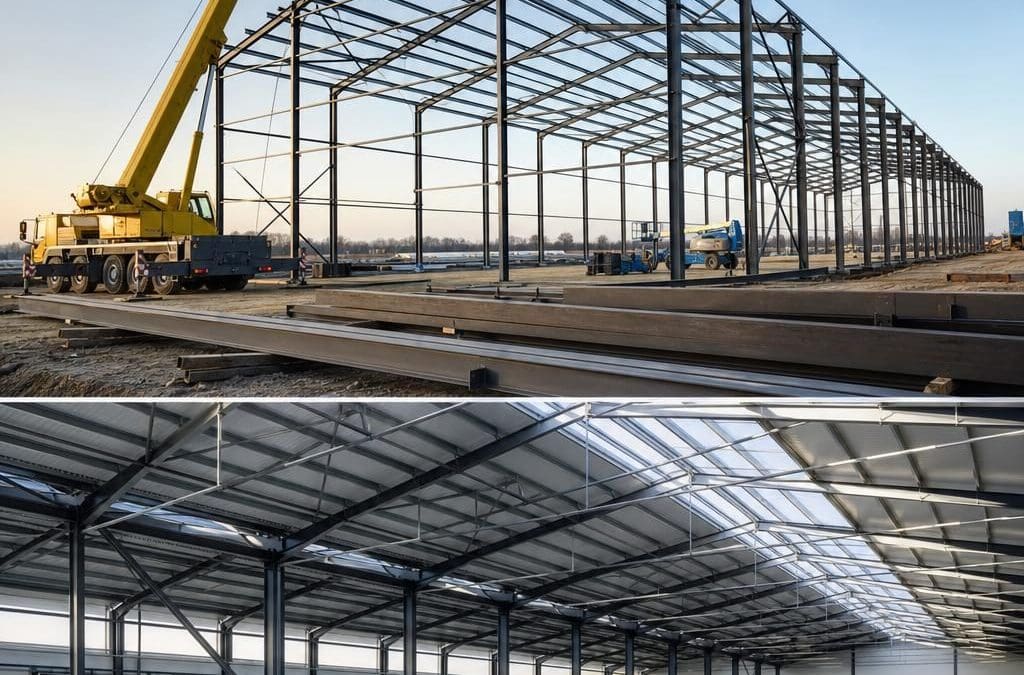

Konstrukcja nośna, dach i obudowa hali
Konstrukcja nośna hali stalowej musi być podporządkowana jej funkcji użytkowej. Dobór układu ram, słupów, rygli, płatwi i stężeń zależy od geometrii obiektu, przewidywanych obciążeń oraz wymagań eksploatacyjnych. Inny układ sprawdzi się w hali z dużą rozpiętością bez słupów pośrednich, inny w obiekcie, gdzie dopuszczalna jest większa liczba podpór i bardziej podzielona przestrzeń.
W praktyce projektowej szczególne znaczenie mają:
- rozpiętość hali i oczekiwana swoboda użytkowania przestrzeni,
- wysokość obiektu i wysokość użytkowa pod konstrukcją,
- obciążenia od śniegu, wiatru i wyposażenia,
- wpływ urządzeń technologicznych, antresol, podestów lub suwnic,
- sposób montażu oraz możliwość transportu prefabrykatów.
Dach hali powinien zapewniać nie tylko osłonę przed warunkami atmosferycznymi, ale również prawidłowe odwodnienie, odpowiednią szczelność oraz możliwość prowadzenia niezbędnych instalacji. Już na etapie koncepcji warto przewidzieć, czy na dachu pojawią się urządzenia techniczne, świetliki, klapy, przejścia serwisowe albo dodatkowe elementy wymagające koordynacji z konstrukcją.
Obudowa ścian i dachu musi być dobrana do sposobu użytkowania obiektu. W zależności od potrzeb inwestora stosuje się rozwiązania o różnych właściwościach pod względem izolacyjności, trwałości, łatwości utrzymania czy estetyki. Nie każda hala wymaga takiego samego standardu obudowy. Inne wymagania będzie miała ogrzewana hala produkcyjna z całoroczną pracą, a inne prosty obiekt magazynowy lub rolniczy, w którym ważniejsza jest odporność eksploatacyjna i przewietrzanie niż wysoki standard izolacyjny.
Warto również pamiętać o detalach. Otwory, obróbki, połączenia obudowy z konstrukcją, system odwodnienia czy rozwiązanie cokołu mają ogromny wpływ na późniejszą szczelność i trwałość obiektu. Błędy w tych miejscach często nie są widoczne na etapie odbioru, ale ujawniają się podczas eksploatacji, szczególnie przy intensywnym użytkowaniu hali.
Izolacja, bramy, wentylacja, ogrzewanie i instalacje
Komfort użytkowania hali zależy nie tylko od konstrukcji, ale również od rozwiązań instalacyjnych i obudowy. Projektowanie hali powinno uwzględniać rzeczywiste warunki pracy wewnątrz obiektu: temperaturę, wilgotność, wymianę powietrza, zyski ciepła od urządzeń, zapylenie, hałas i natężenie ruchu. Nie można zakładać, że każda hala ma takie same potrzeby tylko dlatego, że ma podobną powierzchnię.
Jeśli obiekt ma być ogrzewany, trzeba rozpatrzyć nie tylko źródło ciepła, ale też szczelność obudowy, częstotliwość otwierania bram, podział na strefy użytkowe i charakter pracy. W hali intensywnie obsługiwanej logistycznie utrata ciepła może być znacznie większa niż w obiekcie o ograniczonym ruchu. W praktyce duże znaczenie ma też odpowiednie rozmieszczenie bram i drzwi, aby nie zaburzały organizacji transportu wewnętrznego i nie pogarszały warunków eksploatacyjnych.
W halach produkcyjnych szczególnie ważne są wentylacja i odciągi technologiczne. Trzeba przewidzieć miejsce na kanały, centrale, urządzenia nawiewne i wywiewne oraz koordynację z konstrukcją i obudową. Podobnie jest z instalacjami elektrycznymi i oświetleniem. Oprawy, trasy kablowe, zasilanie maszyn czy rozdzielnie powinny być skoordynowane z układem funkcjonalnym hali, a nie wprowadzane dopiero po zakończeniu prac konstrukcyjnych.
W halach rolniczych i części magazynowych często kluczowa jest naturalna wymiana powietrza i odporność rozwiązań na trudne środowisko użytkowania. Tam standard projektowy może być zupełnie inny niż w obiekcie produkcyjnym czy warsztacie. Dlatego zawsze trzeba oddzielić to, co jest niezbędne dla funkcji obiektu, od tego, co wynika wyłącznie z przyzwyczajenia lub porównań do innej inwestycji.
W naszej firmie zwracamy uwagę, aby już na etapie ustaleń projektowych przewidzieć miejsca kolizyjne dla instalacji i urządzeń. To jedna z najprostszych metod ograniczania późniejszych zmian na budowie, które zwykle są bardziej kłopotliwe niż decyzje podjęte odpowiednio wcześnie.
Fundamenty, przygotowanie terenu, transport i montaż
Nawet najlepiej opracowana hala nie będzie sprawnie realizowana, jeśli w projekcie pominie się warunki gruntowe i logistykę montażu. Projektowanie hali trzeba łączyć z analizą posadowienia oraz organizacji budowy. Fundamenty są ściśle związane z układem słupów, obciążeniami konstrukcji, rodzajem gruntu i sposobem przekazywania sił do podłoża. Nie warto traktować ich jako osobnego, czysto formalnego etapu.
Przygotowanie terenu obejmuje nie tylko roboty ziemne, ale też zapewnienie dojazdu, miejsca składowania elementów, przestrzeni do pracy sprzętu podnoszącego i właściwej kolejności robót. Trzeba przewidzieć, jak będą dostarczane prefabrykaty stalowe, gdzie zostaną odłożone, jak będzie przebiegał montaż ram, stężeń, płatwi i obudowy. Błędy logistyczne powodują przestoje, zwiększają ryzyko uszkodzeń elementów i utrudniają zachowanie geometrii obiektu.
Sam montaż hali wymaga zachowania określonej sekwencji prac. Najpierw osadza się i stabilizuje główne elementy konstrukcyjne, następnie wykonuje stężenia, połączenia i kolejne części układu nośnego, a dopiero potem przechodzi do obudowy i robót towarzyszących. W trakcie montażu trzeba kontrolować geometrię, pionowość, ustawienie osi oraz jakość połączeń. To nie jest etap, na którym można improwizować lub dowolnie zmieniać rozwiązania przyjęte w projekcie.
Jeżeli inwestycja obejmuje duże elementy, ograniczony dojazd albo trudne warunki terenowe, aspekty transportowe mogą istotnie wpływać na podział konstrukcji na elementy wysyłkowe. W Gaj-Stal wykonujemy konstrukcje stalowe z uwzględnieniem późniejszego transportu i montażu, bo dopiero takie podejście daje inwestorowi realną przewidywalność całego procesu.
Warto pamiętać, że montaż to także bezpieczeństwo. Dotyczy to zarówno pracy na wysokości, jak i podnoszenia elementów, czasowego usztywniania konstrukcji, organizacji placu budowy oraz koordynacji ekip. Dobra dokumentacja montażowa i odpowiednie przygotowanie terenu mają tu znaczenie równie duże jak sama jakość konstrukcji.
Zabezpieczenie konstrukcji i trwałość eksploatacyjna
Trwałość hali stalowej zależy nie tylko od obliczeń konstrukcyjnych, ale również od jakości wykonania i dopasowania ochrony powierzchni do środowiska pracy. Zabezpieczenie konstrukcji powinno wynikać z warunków użytkowania obiektu. Inne wymagania będą w suchej hali magazynowej, inne w obiekcie narażonym na wilgoć, zmienne temperatury, pył, kontakt z substancjami agresywnymi lub intensywne mycie.
Proces ochrony elementów stalowych obejmuje zwykle przygotowanie powierzchni, dobór systemu zabezpieczenia oraz kontrolę wykonania. Kluczowe znaczenie ma stan podłoża przed nałożeniem powłok ochronnych. Jeżeli powierzchnia nie zostanie właściwie oczyszczona i przygotowana, nawet dobry materiał nie da oczekiwanej trwałości. Z tego powodu tak ważne są procesy takie jak czyszczenie, obróbka powierzchni, a w odpowiednich przypadkach również piaskowanie i malowanie ochronne.
W praktyce trzeba brać pod uwagę nie tylko warunki wewnętrzne, ale też fazę transportu, składowania i montażu. Element może być dobrze zabezpieczony technologicznie, a mimo to uszkodzony mechanicznie podczas przeładunku albo montażu. Dlatego ochrona konstrukcji to nie jednorazowa czynność, lecz ciąg działań od produkcji po odbiór inwestycji.
W Gaj-Stal oferujemy usługi związane z wykonaniem konstrukcji stalowych oraz pracami towarzyszącymi, w tym z przygotowaniem elementów do eksploatacji w określonych warunkach. Dla inwestora oznacza to przede wszystkim większą spójność procesu i mniejsze ryzyko, że projekt, prefabrykacja, zabezpieczenie i montaż będą ze sobą nieskoordynowane.
Czy warto od razu planować rozbudowę, przebudowę lub demontaż?
Tak, ponieważ hala dobrze zaprojektowana to taka, która nie zamyka drogi do zmian. Wiele inwestycji rozwija się etapami: najpierw powstaje podstawowy obiekt, a później pojawia się potrzeba dobudowy części magazynowej, zaplecza, nowych bram, doków, antresol czy zmiany układu technologicznego. Jeśli projekt od początku uwzględnia taki scenariusz, rozbudowa jest zwykle prostsza organizacyjnie i mniej ryzykowna technicznie.
Możliwość rozbudowy dotyczy m.in. układu osi, geometrii obiektu, położenia ścian szczytowych, stref komunikacyjnych, przebiegu instalacji i sposobu posadowienia. Nie oznacza to, że każdą halę trzeba projektować z pełnym zapasem pod każdą hipotetyczną zmianę, ale warto rozmawiać o planach inwestora na kilka lat do przodu. Czasami niewielka korekta założeń na początku daje dużą swobodę w przyszłości.
Podobnie wygląda kwestia demontażu lub relokacji. Nie każda hala jest projektowana z myślą o przeniesieniu, ale jeśli inwestor zakłada tymczasowość obiektu lub możliwość zmiany lokalizacji, należy to omówić już na etapie koncepcji. Ważne są wtedy rozwiązania połączeń, podział na elementy transportowe, sposób obudowy oraz stan dokumentacji potrzebnej do bezpiecznego ponownego montażu.
W praktyce inwestor zyskuje najwięcej wtedy, gdy projektowanie hali traktuje jako proces strategiczny, a nie wyłącznie formalność potrzebną do wykonania konstrukcji. To właśnie na etapie projektu najłatwiej uniknąć późniejszych ograniczeń eksploatacyjnych.
Jak wygląda praktyczne podejście do projektu hali?
Doświadczone projektowanie hali nie polega na wyborze „gotowego typu”, lecz na połączeniu funkcji obiektu z realiami wykonawczymi. W praktyce warto przejść przez kilka obszarów: przeznaczenie, gabaryty, technologię użytkownika, posadowienie, instalacje, logistykę transportu, kolejność montażu i trwałość eksploatacyjną. Najlepsze efekty daje współpraca, w której inwestor jasno określa potrzeby, a wykonawca potrafi przełożyć je na rozwiązania możliwe do bezpiecznej realizacji.
W Gaj-Stal podchodzimy do hal i konstrukcji stalowych procesowo. Oznacza to, że patrzymy nie tylko na sam etap wykonania, ale również na to, jak dany obiekt będzie prefabrykowany, zabezpieczany, przewożony i montowany. Takie podejście ma znaczenie zwłaszcza przy halach magazynowych, produkcyjnych, warsztatowych i rolniczych, gdzie codzienna funkcjonalność jest równie ważna jak sama nośność konstrukcji.
Jeżeli planują Państwo budowę hali lub chcą zweryfikować założenia istniejącej koncepcji, warto omówić projekt przed rozpoczęciem produkcji i robót w terenie. Na tym etapie najłatwiej dopracować układ obiektu, ograniczyć ryzyko kolizji i przygotować rozwiązanie dopasowane do rzeczywistych warunków inwestycji. W naszej firmie realizujemy hale oraz konstrukcje stalowe wraz z usługami powiązanymi z ich wykonaniem i montażem, dlatego możemy pomóc w uporządkowaniu założeń jeszcze przed wejściem w etap realizacyjny.
Najczęściej zadawane pytania
Od czego najbardziej zależy dobry projekt hali?
Najbardziej od poprawnego określenia funkcji obiektu. Jeśli na początku wiadomo, co będzie się działo w hali, jakie pojazdy i maszyny mają pracować, czy potrzebna jest izolacja, ogrzewanie i jaka ma być logistyka, wtedy można prawidłowo dobrać konstrukcję, wymiary, dach, bramy i instalacje. Błędy na etapie założeń zwykle są droższe niż korekty technologiczne później.
Czy halę można zaprojektować tak, aby dało się ją później rozbudować?
Tak, ale trzeba to przewidzieć od początku. Znaczenie ma układ osi, położenie ścian, przebieg instalacji, dostępność terenu i sposób posadowienia. Nie każda hala musi mieć od razu pełny zapas pod przyszłą rozbudowę, jednak warto omówić plan rozwoju inwestycji. Nawet niewielkie zmiany w koncepcji mogą później ułatwić dobudowę kolejnej części obiektu.
Czy projekt hali powinien uwzględniać transport i montaż konstrukcji?
Zdecydowanie tak. Elementy stalowe trzeba wykonać w podziale możliwym do przewiezienia i zmontowania na konkretnej działce. Jeśli projekt pomija dojazd, miejsce pracy dźwigu, kolejność składania ram czy dostępność terenu, na budowie pojawiają się przestoje i ryzyko przeróbek. Dobrze przygotowany projekt obejmuje nie tylko formę obiektu, ale również sposób jego realnej realizacji.
Jak dobrać obudowę i izolację hali?
Dobór zależy od przeznaczenia obiektu i warunków eksploatacji. Inne wymagania ma ogrzewana hala produkcyjna, inne magazyn, a jeszcze inne obiekt rolniczy. Trzeba uwzględnić temperaturę pracy, wilgotność, częstotliwość otwierania bram, wymagania sanitarne i łatwość utrzymania. Izolacja nie jest celem samym w sobie, tylko narzędziem do osiągnięcia warunków potrzebnych użytkownikowi.
Czy da się przygotować uniwersalny projekt hali dla każdej działalności?
W praktyce nie. Można opracować obiekt o dość elastycznym układzie, ale każda działalność stawia inne wymagania dotyczące wysokości, komunikacji, wentylacji, zasilania, bram czy posadzki. Hala magazynowa, produkcyjna, warsztatowa i rolnicza różnią się nie tylko wyposażeniem, lecz także sposobem użytkowania. Dlatego projekt powinien być dopasowany do konkretnego zastosowania.
