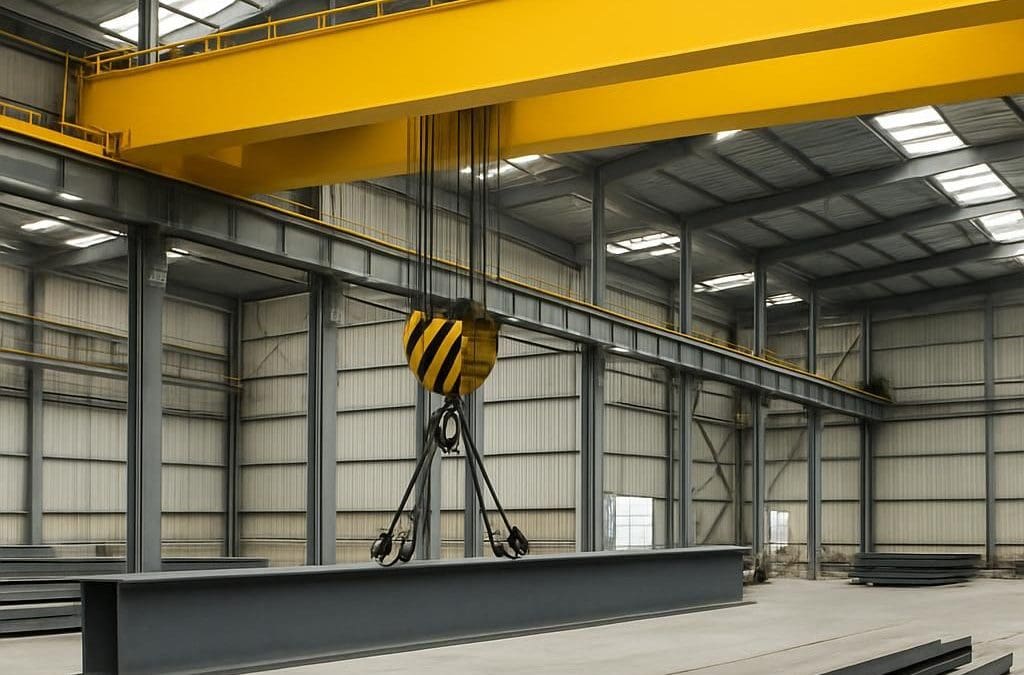

Czym jest udźwig suwnicy?

Dobór odpowiedniego udźwigu suwnicy to jedno z kluczowych zagadnień przy projektowaniu nowoczesnych magazynów oraz hal stalowych. Od tego parametru zależy nie tylko efektywność transportu wewnętrznego, ale także poziom bezpieczeństwa pracowników, możliwość rozbudowy zakładu oraz opłacalność całej inwestycji. W Gaj-Stal na co dzień projektujemy i budujemy obiekty z uwzględnieniem pracy suwnic, dlatego dobrze rozumiemy, jak istotne jest prawidłowe zdefiniowanie ich udźwigu już na etapie koncepcji hali.

Podstawowe pojęcia związane z udźwigiem suwnicy

Udźwig suwnicy to maksymalna masa ładunku, jaką urządzenie może bezpiecznie podnieść, przemieścić oraz opuścić w określonych warunkach pracy. Parametr ten jest ściśle określony przez normy, dokumentację techniczną producenta oraz przepisy dotyczące bezpieczeństwa pracy. Nie jest to wartość orientacyjna, ale granica, której przekroczenie może prowadzić do poważnej awarii konstrukcji lub wypadku z udziałem ludzi.

W praktyce wyróżniamy kilka istotnych wielkości, o których warto pamiętać:

Udźwig nominalny – podawany na tabliczce znamionowej suwnicy, określa maksymalny ciężar ładunku bez dodatkowego osprzętu.
Udźwig roboczy – masa ładunku powiększona o masę chwytaków, zawiesi, trawers i innego osprzętu pomocniczego.
Rezerwa bezpieczeństwa – margines konstrukcyjny i eksploatacyjny, który ma zagwarantować, że suwnica zachowa wymagany poziom niezawodności.

Na etapie projektu hali stalowej konieczne jest powiązanie udźwigu suwnicy z nośnością całej konstrukcji obiektu, w tym z belkami podsuwnicowymi i słupami. Im większy udźwig, tym większe siły przekazywane są na ramy nośne i fundamenty. Gaj-Stal, jako producent hal stalowych, uwzględnia te zależności w obliczeniach statycznych, dzięki czemu suwnice mogą pracować w pełnym zakresie bez ryzyka przeciążenia obiektu.

Nie można zapominać także o wpływie cyklu pracy. Suwnica wykorzystywana sporadycznie, do okazjonalnego przenoszenia ciężkich elementów, będzie projektowana inaczej niż urządzenie przeznaczone do intensywnej pracy w systemie wielozmianowym. Normy klasyfikują suwnice m.in. według intensywności użytkowania, co ma bezpośrednie przełożenie na dobór podzespołów, napędów, torowisk oraz rozwiązania konstrukcyjne hali.

Jak udźwig wpływa na projekt magazynu i hali stalowej

Parametr udźwigu jest jednym z podstawowych kryteriów projektowania obiektu, w którym ma pracować suwnica. Nie chodzi wyłącznie o dostosowanie samego urządzenia, ale o całościowe spojrzenie na układ technologiczny, logistykę wewnętrzną oraz rozkład obciążeń w konstrukcji. W Gaj-Stal analizujemy te zagadnienia wspólnie z inwestorem, tak aby uzyskać optymalny kompromis między kosztem budowy a przyszłą funkcjonalnością obiektu.

Najważniejsze obszary, w których udźwig suwnicy wpływa na projekt hali, to:

Nośność konstrukcji – większy udźwig wymusza zastosowanie odpowiednio wytrzymałych belek podsuwnicowych, słupów oraz węzłów konstrukcyjnych. Wzrosną także wymagania względem jakości stali oraz połączeń śrubowych i spawanych.
Układ słupów – rozmieszczenie podpór, ich rozstaw oraz wysokość muszą zapewniać odpowiednie warunki dla pracy suwnicy, w tym zachowanie minimalnych prześwitów i obszarów ruchu haka.
Fundamenty – obciążenia pionowe i poziome wynikające z ruchu suwnicy (w tym siły hamowania) przenoszone są na fundamenty. Dla większych udźwigów konieczne są masywniejsze stopy i dokładniejsze badania podłoża gruntowego.
Wysokość hali – aby suwnica mogła obsłużyć wymagane przestrzenie składowania lub linie technologiczne, niezbędna jest odpowiednio dobrana wysokość użytkowa oraz wolna przestrzeń nad torem suwnicowym.

Kluczowe jest także uwzględnienie charakteru transportowanych ładunków. Inaczej projektuje się halę dla magazynu prefabrykatów żelbetowych, inaczej dla zakładu produkcji elementów stalowych, a jeszcze inaczej dla centrum logistycznego obsługującego ładunki paletowe. W każdym z tych przypadków udźwig suwnicy będzie tylko jednym z parametrów określających jej pracę – obok prędkości jazdy, liczby mostów, rodzaju chwytaków i sposobu sterowania.

W firmie Gaj-Stal duży nacisk kładziemy na etap wstępnych konsultacji. To wtedy wraz z klientem definiujemy typowe i maksymalne masy ładunków, możliwe kierunki rozwoju zakładu oraz specyficzne wymagania branżowe. Na tej podstawie dobierany jest zalecany udźwig, z reguły z pewną rezerwą na przyszłe potrzeby. Pozwala to uniknąć sytuacji, w której po kilku latach eksploatacji inwestor staje przed koniecznością kosztownej modernizacji hali tylko dlatego, że pierwotny udźwig okazał się niewystarczający.

Rodzaje suwnic stosowanych w halach i magazynach

Dobór udźwigu nie może być oderwany od rodzaju samej suwnicy. W halach stalowych i magazynach najczęściej stosuje się kilka podstawowych typów urządzeń dźwignicowych, różniących się zakresem zastosowań oraz wymaganiami konstrukcyjnymi wobec obiektu.

Najpopularniejsze rozwiązania to:

Suwnice pomostowe jednodźwigarowe – najczęściej wykorzystywane przy mniejszych i średnich udźwigach, idealne dla magazynów i warsztatów, gdzie nie jest wymagana bardzo duża wysokość podnoszenia.
Suwnice pomostowe dwudźwigarowe – stosowane przy większych udźwigach lub tam, gdzie istotna jest duża wysokość podnoszenia i stabilność prowadzenia wózka suwnicowego.
Suwnice podwieszane – zawieszone pod konstrukcją dachu, wykorzystywane głównie przy mniejszych udźwigach oraz w sytuacjach, gdy nie ma możliwości zastosowania klasycznych belek podsuwnicowych.
Suwnice bramowe i półbramowe – stosowane częściej na placach składowych i zewnętrznych, ale coraz częściej integrowane z dużymi halami o charakterze produkcyjno-magazynowym.

Każdy z wymienionych typów wymaga odmiennego podejścia projektowego. Na przykład suwnica jednodźwigarowa o moderate udźwigu może pracować w relatywnie lekkiej hali ze stalową konstrukcją ramową, natomiast suwnica dwudźwigarowa o bardzo dużym udźwigu wymaga już znacznie mocniejszych belek podsuwnicowych i przemyślanego układu stężeń. Z kolei suwnice podwieszane są atrakcyjne przy modernizacji istniejących obiektów, gdzie nie można już zmieniać układu słupów, ale konieczne jest wprowadzenie transportu wewnętrznego.

W Gaj-Stal współpracujemy z renomowanymi dostawcami suwnic i osprzętu dźwignicowego. Dzięki temu możemy już na etapie koncepcji hali zestawić konkretne rozwiązania urządzeń z możliwościami konstrukcyjnymi obiektu. Pozwala to dobrać nie tylko optymalny udźwig, ale również typ suwnicy, która najlepiej sprawdzi się w danej branży i przy określonej organizacji pracy magazynu.

Czynniki wpływające na dobór udźwigu suwnicy

Wybór udźwigu nie może być decyzją przypadkową ani opartą wyłącznie na aktualnych potrzebach. Prawidłowe podejście zakłada analizę kilku grup czynników, które wspólnie określają wymagania wobec urządzenia i całej hali. W Gaj-Stal stosujemy podejście konsultacyjne, w którym inwestor wraz z projektantem identyfikuje zarówno bieżące, jak i przewidywane w przyszłości scenariusze pracy suwnic.

Do najważniejszych czynników należą:

Charakter ładunków – masa, gabaryty, sposób opakowania, podatność na przechył, konieczność stosowania chwytaków specjalnych.
Cykl technologiczny – czy suwnica pracuje tylko przy załadunku i rozładunku, czy obsługuje także linie produkcyjne, przenosi formy, matryce, konstrukcje spawane itp.
Intensywność użytkowania – liczba cykli na godzinę, liczba zmian roboczych, okresowe szczyty obciążenia.
Możliwości rozwoju – planowany wzrost produkcji, wdrożenie nowych technologii, potencjalne zwiększenie masy typowych wyrobów.
Warunki środowiskowe – zapylenie, wilgotność, agresywne opary, skrajne temperatury, które mogą wpływać na żywotność podzespołów.

Nieodłącznym elementem jest także analiza ekonomiczna. Większy udźwig oznacza z reguły wyższy koszt zakupu suwnicy, droższą konstrukcję hali oraz bardziej wymagające fundamenty. Z drugiej strony zbyt mały udźwig może ograniczać rozwój firmy, wymuszać dodatkowe operacje przeładunkowe lub korzystanie z zewnętrznego sprzętu, jak dźwigi samojezdne. Zadaniem projektanta jest znalezienie punktu równowagi pomiędzy kosztami inwestycji a elastycznością eksploatacji.

W ramach usług Gaj-Stal często wykonujemy wariantowe analizy, porównując rozwiązania o różnym udźwigu, liczbie mostów suwnicowych oraz sposobie rozmieszczenia torów. Inwestor otrzymuje wówczas zestawienie korzyści i ograniczeń każdego wariantu, a także szacunkowy wpływ na koszty konstrukcji hali. Takie podejście ułatwia podjęcie racjonalnej decyzji o docelowym udźwigu i pozwala uniknąć nieprzemyślanych oszczędności.

Bezpieczeństwo eksploatacji a udźwig suwnicy

Udźwig suwnicy ściśle wiąże się z poziomem bezpieczeństwa w hali lub magazynie. Przekroczenie dopuszczalnej masy ładunku może doprowadzić do odkształceń belek, uszkodzenia mechanizmów podnoszenia, a w skrajnych przypadkach do katastrofy konstrukcyjnej. Dlatego tak ważne jest, aby już na etapie projektowym przyjąć odpowiednie założenia, a następnie konsekwentnie ich przestrzegać.

W obiektach wyposażonych w suwnice stosuje się szereg zabezpieczeń technicznych i organizacyjnych:

Ograniczniki przeciążeniowe – czujniki monitorujące masę ładunku, uniemożliwiające podniesienie zbyt ciężkiego ładunku.
Blokady ruchu – zabezpieczenia przed zderzeniem się mostów suwnicowych lub przekroczeniem skrajnych położeń na torze.
Systemy sygnalizacji – sygnały świetlne i dźwiękowe ostrzegające o ruchu suwnicy w strefie pracy ludzi.
Instrukcje i szkolenia – jasno określone zasady użytkowania, w tym zakaz podnoszenia ładunków o nieznanej masie.

Projektując hale stalowe z suwnicami, Gaj-Stal uwzględnia zarówno wymagania techniczne, jak i ergonomię pracy. Odpowiednie rozmieszczenie stanowisk, ciągów komunikacyjnych oraz stref składowania minimalizuje ryzyko kolizji ładunków z elementami konstrukcji czy wyposażenia. W połączeniu z właściwie dobranym udźwigiem pozwala to utrzymać wysoki poziom bezpieczeństwa przez wiele lat eksploatacji obiektu.

Regularne przeglądy techniczne oraz badania okresowe suwnic, realizowane przez uprawnione jednostki, umożliwiają wykrycie ewentualnych nieprawidłowości zanim dojdzie do poważnej awarii. Równie ważne jest monitorowanie stanu belek podsuwnicowych, węzłów konstrukcyjnych oraz mocowań torów suwnicowych. Właściwy udźwig, zgodny z pierwotnym projektem, w połączeniu z dbałością o eksploatację to podstawa długotrwałego i bezpiecznego użytkowania hali.

Rozwiązania oferowane przez Gaj-Stal

Gaj-Stal specjalizuje się w kompleksowym projektowaniu i budowie hal stalowych oraz magazynów, w których suwnice stanowią kluczowy element infrastruktury. Oferujemy wsparcie na każdym etapie inwestycji – od wstępnej analizy potrzeb, przez projekt budowlany i wykonawczy, aż po nadzór montażu konstrukcji oraz koordynację instalacji suwnic z konstrukcją obiektu.

Zakres usług związanych z udźwigiem suwnic obejmuje między innymi:

Dobór docelowego udźwigu w oparciu o dane technologiczne i logistyczne inwestora.
Projektowanie konstrukcji hal z uwzględnieniem pracy jednej lub wielu suwnic o różnych udźwigach.
Optymalizację rozstawu słupów, belek podsuwnicowych oraz fundamentów pod kątem obciążeń od suwnic.
Koordynację projektu stalowej konstrukcji z dokumentacją dostawcy urządzeń dźwignicowych.
Wsparcie przy formalnościach, w tym w zakresie wymagań dozoru technicznego.

Dzięki doświadczeniu w realizacji obiektów o zróżnicowanym przeznaczeniu – od centrów logistycznych, przez zakłady produkcyjne, po specjalistyczne magazyny materiałów ciężkich – jesteśmy w stanie doradzić, jaki udźwig i jaki typ suwnic będzie najbardziej korzystny w konkretnym przypadku. Nie ograniczamy się do prostego przeniesienia wymagań inwestora na projekt. Zwracamy uwagę również na potencjalne rezerwy oraz możliwości etapowej rozbudowy systemu suwnic w przyszłości.

Współpraca z Gaj-Stal oznacza, że udźwig suwnicy nie jest traktowany jako odrębny parametr techniczny, ale jako integralny element całej koncepcji funkcjonowania magazynu lub hali produkcyjnej. Tylko takie podejście pozwala stworzyć obiekt naprawdę dostosowany do potrzeb użytkownika, efektywny, bezpieczny i przygotowany na wyzwania kolejnych lat eksploatacji.

Najczęstsze błędy przy określaniu udźwigu suwnicy

Przy planowaniu inwestycji w halę stalową z suwnicą pojawia się kilka powtarzających się błędów, które mogą znacząco utrudnić późniejszą eksploatację. Świadomość tych zagrożeń pozwala uniknąć kosztownych pomyłek już na wczesnym etapie prac koncepcyjnych.

Do najczęstszych problemów należy:

Niedoszacowanie przyszłych potrzeb – przyjęcie udźwigu odpowiadającego tylko aktualnej strukturze produkcji, bez uwzględnienia planów rozwoju firmy.
Brak uwzględnienia masy osprzętu – projektowanie udźwigu wyłącznie w oparciu o masę ładunku, bez doliczenia masy trawers, chwytaków i zawiesi specjalnych.
Pomijanie intensywności pracy – dobór suwnicy o parametrach odpowiednich dla pracy okazjonalnej do zastosowań w systemie ciągłym.
Niewłaściwa koordynacja z projektem hali – zamawianie suwnicy przed doprecyzowaniem parametrów konstrukcji stalowej lub odwrotnie.
Przypadkowe zwiększanie udźwigu – decyzje o „na wszelki wypadek” bardzo dużym udźwigu, które znacząco podnoszą koszty budowy, a w praktyce nie są w pełni wykorzystywane.

W Gaj-Stal staramy się eliminować te błędy poprzez dokładne rozmowy z inwestorem, analizę dokumentów technologicznych oraz konsultacje z dostawcami urządzeń dźwignicowych. Dzięki temu parametr udźwigu jest świadomie zdefiniowany, a następnie właściwie zaimplementowany w projekcie hali stalowej. Rezultatem jest obiekt, który z jednej strony spełnia wszystkie wymagania funkcjonalne, z drugiej zaś pozostaje ekonomicznie uzasadnioną inwestycją.

Znaczenie udźwigu w planowaniu logistyki wewnętrznej

Udźwig suwnicy wpływa nie tylko na obciążenia konstrukcji, ale również na organizację pracy wewnątrz magazynu lub zakładu produkcyjnego. Odpowiednio dobrana suwnica może znacząco skrócić czasy operacji przeładunkowych, zmniejszyć liczbę wózków widłowych w ruchu oraz poprawić płynność przepływu materiałów. Zbyt mały udźwig lub niewłaściwe rozmieszczenie torów suwnicowych może natomiast powodować wąskie gardła, przestoje i konflikty pomiędzy różnymi środkami transportu.

Planowanie logistyki wewnętrznej powinno obejmować:

Wyznaczenie stref składowania obsługiwanych przez suwnice i przez wózki widłowe.
Określenie typowych tras ruchu ładunków i ich integrację z przebiegiem linii produkcyjnych.
Dopasowanie udźwigu do najbardziej wymagających operacji w cyklu logistycznym.
Weryfikację, czy istnieje możliwość równoległej pracy kilku suwnic o różnym udźwigu.

Gaj-Stal, przygotowując projekt hali lub magazynu, uwzględnia te zagadnienia już na etapie koncepcji układu funkcjonalnego. Pozwala to uniknąć późniejszych konfliktów pomiędzy założeniami logistycznymi a realnymi możliwościami konstrukcji. Z perspektywy inwestora oznacza to sprawniejsze wdrożenie produkcji lub systemu magazynowego oraz mniejsze ryzyko konieczności kosztownych przeróbek.

Podsumowanie – dlaczego właściwy udźwig jest tak ważny

Udźwig suwnicy to parametr, który oddziałuje na każdy aspekt funkcjonowania hali stalowej lub magazynu: od obliczeń konstrukcyjnych, przez bezpieczeństwo pracy, po efektywność logistyki wewnętrznej i możliwości rozwoju przedsiębiorstwa. Jego prawidłowe określenie wymaga współpracy inwestora, projektanta konstrukcji i dostawcy urządzeń dźwignicowych.

Gaj-Stal oferuje kompleksowe wsparcie w całym tym procesie, integrując wymagania dotyczące suwnic z projektem stalowej konstrukcji hali. Dzięki temu powstają obiekty funkcjonalne, bezpieczne i przygotowane na przyszłe wyzwania. Świadome podejście do kwestii udźwigu suwnicy to inwestycja w stabilny rozwój firmy oraz w pełne wykorzystanie potencjału nowoczesnych rozwiązań magazynowych i produkcyjnych.

FAQ – najczęściej zadawane pytania o udźwig suwnicy

Jak obliczyć wymagany udźwig suwnicy w nowej hali?

Aby dobrać udźwig, należy określić maksymalną masę typowych ładunków, dodać masę osprzętu (zawiesi, trawers, chwytaków), a następnie uwzględnić rezerwę na przyszłe potrzeby. Istotne są też wymagania technologiczne, intensywność pracy oraz plany rozwoju zakładu. W praktyce przygotowuje się kilka scenariuszy użytkowania i na tej podstawie wybiera optymalny udźwig.

Czy można zwiększyć udźwig suwnicy w istniejącej hali?

Teoretycznie możliwe jest zwiększenie udźwigu, ale wymaga to szczegółowej analizy nośności konstrukcji hali, belek podsuwnicowych oraz fundamentów. Często konieczne są wzmocnienia lub przebudowa części obiektu, co bywa kosztowne i uciążliwe eksploatacyjnie. Dlatego lepiej już na etapie projektu przewidzieć potencjalne zwiększenie udźwigu zamiast zakładać późniejszą, trudną modernizację.

Jakie normy regulują kwestie udźwigu i pracy suwnic?

Udźwig i eksploatacja suwnic podlegają krajowym przepisom dozoru technicznego oraz normom dotyczącym urządzeń dźwignicowych. Określają one m.in. klasy użytkowania, wymagania projektowe, dopuszczalne obciążenia oraz zasady badań okresowych. Spełnienie tych wymagań jest konieczne zarówno na etapie projektowania urządzenia i hali, jak i późniejszego dopuszczenia suwnicy do użytkowania.

Jaki zapas udźwigu warto przyjąć w stosunku do aktualnych potrzeb?

Uniwersalnej wartości nie ma, ponieważ zapas zależy od specyfiki produkcji i planów rozwoju. Często przyjmuje się rezerwę rzędu 10–30% w stosunku do aktualnie wymaganej masy ładunków. Zbyt mały zapas może szybko stać się ograniczeniem, natomiast zbyt duży niepotrzebnie zwiększa koszty inwestycji. Optymalny zapas najlepiej określić we współpracy z projektantem hali i dostawcą suwnicy.
