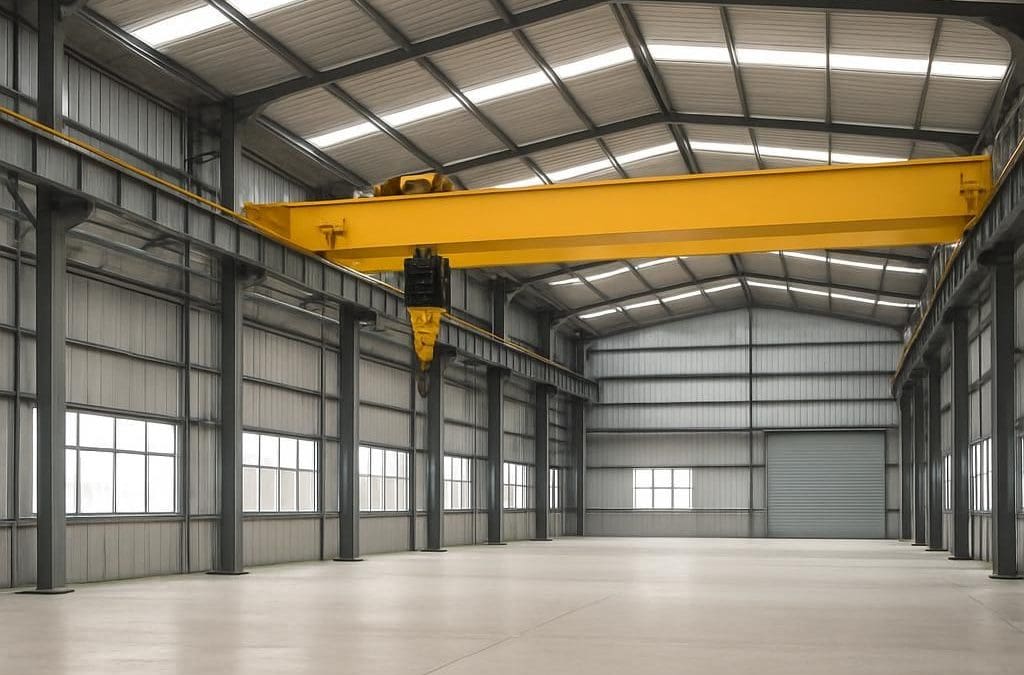

Hala suwnicowa to specjalistyczny obiekt przemysłowy, w którym konstrukcja stalowa jest zaprojektowana tak, aby przenosiła obciążenia od suwnic poruszających się po torach jezdnych. Tego typu hale są niezbędne wszędzie tam, gdzie konieczne jest sprawne i bezpieczne przemieszczanie ładunków o dużej masie, takich jak elementy stalowe, prefabrykaty betonowe, maszyny czy podzespoły linii produkcyjnych. Na blogu firmy Gaj-Stal przybliżamy specyfikę tych obiektów, ich zastosowanie, wymagania techniczne oraz możliwości, jakie oferuje nowoczesne budownictwo stalowe w tym obszarze.
Specyfika i przeznaczenie hali suwnicowej
Hala suwnicowa to obiekt, w którym suwnice pełnią rolę głównego środka transportu wewnętrznego. Zazwyczaj są to suwnice pomostowe lub natorowe, poruszające się po torach osadzonych na podsuwnicowych belkach stalowych. Cała konstrukcja musi więc uwzględniać nie tylko obciążenia od magazynowanych towarów czy urządzeń, ale przede wszystkim dynamiczne siły związane z pracą suwnic, hamowaniem, przyspieszaniem, a nawet potencjalnymi uderzeniami ładunku w konstrukcję.
Hale suwnicowe znajdują zastosowanie w wielu branżach: od zakładów produkcyjnych i montażowych, przez centra obróbki stali, aż po składy materiałów budowlanych i logistykę ciężką. Umożliwiają precyzyjne i szybkie operowanie ładunkiem w trzech wymiarach, co znacząco podnosi wydajność procesów technologicznych oraz poziom bezpieczeństwa pracy. Dzięki odpowiednio dobranej suwnicy, możliwe jest zarówno delikatne manewrowanie wrażliwymi komponentami, jak i transport wielotonowych elementów konstrukcyjnych.
Kluczowym aspektem jest dostosowanie parametrów suwnicy i samej hali do charakteru działalności inwestora. W praktyce oznacza to konieczność określenia maksymalnego udźwigu, rozpiętości, prędkości jazdy, częstotliwości użytkowania oraz ewentualnych wymagań specjalnych, takich jak praca w podwyższonych temperaturach, środowisku zapylonym czy agresywnym chemicznie. Wszystkie te czynniki wpływają na dobór odpowiednich profili stalowych, przekrojów słupów, belek podsuwnicowych, a także na rodzaj fundamentów i wymaganą sztywność całego układu.
Bezpośrednio z funkcją hali suwnicowej wiąże się też odpowiednie zaplanowanie stref bezpieczeństwa, ścieżek komunikacyjnych oraz wysokości użytkowej. W wielu zakładach konieczne jest zapewnienie możliwości jednoczesnej pracy suwnic z innymi środkami transportu, takimi jak wózki widłowe, co wymaga szczegółowego przeanalizowania układu posadzek, ramp załadunkowych i bram. Równie istotne jest właściwe doświetlenie obiektu, ponieważ operatorzy muszą mieć pełną widoczność toru jazdy i podwieszonego ładunku.
Budowa i elementy konstrukcyjne hali suwnicowej
Podstawą każdej hali suwnicowej jest stalowy szkielet nośny, składający się z słupów, rygli, stężeń oraz belek podsuwnicowych, które przenoszą obciążenia od suwnic na fundamenty. Słupy muszą być odpowiednio usztywnione w kierunku poprzecznym i podłużnym, aby ograniczyć ugięcia i drgania, które mogłyby wpływać na precyzję pracy urządzeń dźwignicowych. W praktyce projektowej wykorzystuje się obliczenia numeryczne, które pozwalają przewidzieć zachowanie się konstrukcji w różnych stanach obciążenia, także ekstremalnych.
Belki podsuwnicowe są jednym z kluczowych elementów hali suwnicowej. To na nich opierają się tory jezdne suwnic, a więc przenoszą one zarówno stałe obciążenia od masy urządzenia, jak i siły dynamiczne podczas jazdy i hamowania. W zależności od udźwigu i rozpiętości, mogą to być profile walcowane lub spawane, często z dodatkowymi wzmocnieniami w strefach podporowych. Bardzo istotna jest dokładność ich wykonania i montażu – zarówno poziomowanie, jak i zachowanie właściwej osiowości, co wpływa na płynną pracę suwnicy i ogranicza zużycie kół jezdnych.
Posadzka w hali suwnicowej również odgrywa znaczącą rolę. Musi być odporna na punktowe obciążenia od składowanego towaru oraz ruchu pojazdów, a jednocześnie zapewniać odpowiednią równość powierzchni. W wielu inwestycjach stosuje się posadzki przemysłowe o zwiększonej odporności na ścieranie, wykonane z betonu zbrojonego lub betonu zbrojonego rozproszonym włóknem stalowym. Rozwiązania te są szczególnie ważne przy intensywnej eksploatacji i częstym manewrowaniu ciężkimi ładunkami.
Ważnym zagadnieniem jest również obudowa hali – dach i ściany. W halach suwnicowych często stosuje się lekkie systemy płyt warstwowych lub blach trapezowych z izolacją, zapewniające odpowiednią ochronę termiczną oraz akustyczną. Otwory bramowe i drzwiowe muszą być przystosowane do parametrów ładunków obsługiwanych przez suwnicę, co nierzadko oznacza konieczność zastosowania szerokich, wysokich bram segmentowych lub przesuwanych. Istotne jest też rozmieszczenie świetlików dachowych i okien, aby zachować równomierne doświetlenie stref roboczych.
Rodzaje suwnic stosowanych w halach stalowych
W halach stalowych wykorzystuje się różne typy suwnic, dopasowane do specyfiki procesów produkcyjnych i magazynowych. Najczęściej spotykane są suwnice pomostowe natorowe, które poruszają się po torach umieszczonych na belkach podsuwnicowych. Dzięki takiemu rozwiązaniu możliwe jest pełne wykorzystanie przestrzeni nad posadzką, co pozwala ograniczyć liczbę innych środków transportu i zminimalizować ryzyko kolizji. Suwnice te mogą mieć jeden lub dwa dźwigary, w zależności od wymaganego udźwigu i rozpiętości torowiska.
Innym rozwiązaniem są suwnice podwieszane, montowane do dolnych pasów dźwigarów dachowych lub specjalnych belek nośnych. Sprawdzają się one szczególnie w lżejszych zastosowaniach, gdzie nie ma konieczności przenoszenia bardzo dużych ładunków, a dużą rolę odgrywa elastyczność i możliwość łatwej modyfikacji układu transportowego. W halach stalowych z suwnicami podwieszanymi istotne jest zachowanie odpowiedniej sztywności konstrukcji dachowej, aby ograniczyć drgania podczas pracy urządzenia.
W niektórych zakładach stosuje się także suwnice bramowe i półbramowe, szczególnie w strefach zewnętrznych lub tam, gdzie nie ma możliwości wprowadzenia suwnicy pomostowej do wnętrza hali. Mogą one częściowo wjeżdżać do obiektu, tworząc strefy przeładunkowe na styku magazynu z placem składowym. Wymaga to jednak odpowiedniego zaprojektowania otworów elewacyjnych, torowisk zewnętrznych oraz odwodnienia.
Niezależnie od typu suwnicy, kluczowe znaczenie ma właściwy dobór osprzętu chwytnego – od tradycyjnych haków, przez zawiesia łańcuchowe i pasowe, aż po chwytaki specjalistyczne, elektromagnesy czy trawersy. To właśnie osprzęt decyduje o funkcjonalności całego systemu i możliwości bezpiecznego podnoszenia różnorodnych ładunków. Już na etapie projektowania hali należy uwzględnić przyszłe potrzeby w tym zakresie, aby uniknąć kosztownych modernizacji.
Projektowanie hali suwnicowej – wymagania i normy
Projektowanie hali suwnicowej wymaga połączenia wiedzy z zakresu konstrukcji stalowych, mechaniki, bezpieczeństwa pracy oraz przepisów branżowych. Architekt i konstruktor muszą współpracować z dostawcą suwnic, aby parametry urządzenia były w pełni spójne z możliwościami obiektu. Podstawą są obowiązujące normy dotyczące projektowania konstrukcji stalowych, obciążeń zmiennych i dynamicznych, a także przepisy odnoszące się do urządzeń transportu bliskiego. Dodatkowo uwzględnia się lokalne warunki klimatyczne: obciążenie śniegiem, wiatrem oraz ewentualne oddziaływania sejsmiczne.
W halach suwnicowych szczególne znaczenie mają obliczenia stanów granicznych nośności i użytkowalności. Konstrukcja musi zachować odpowiedni poziom bezpieczeństwa nawet w sytuacjach awaryjnych, przy jednoczesnym ograniczeniu ugięć i drgań do poziomów, które nie będą zakłócały pracy suwnic oraz komfortu operatorów. Z tego powodu w projektach stosuje się różnego rodzaju stężenia, rygle usztywniające oraz rozbudowane układy połączeń śrubowych i spawanych, zapewniające odpowiednią ciągłość konstrukcyjną.
Istotną rolę odgrywają również aspekty bezpieczeństwa użytkowania. Hala suwnicowa musi być wyposażona w odpowiednie systemy sygnalizacji i ostrzegania, oznakowanie stref niebezpiecznych, oraz zabezpieczenia zapobiegające wejściu osób postronnych w obszar pracy suwnicy. Projekt uwzględnia także drogi ewakuacyjne, wymagane parametry odporności ogniowej elementów konstrukcyjnych, a w razie potrzeby – systemy oddymiania i instalacje przeciwpożarowe. Wszystkie te elementy muszą być skoordynowane, aby hala spełniała zarówno wymagania techniczne, jak i formalne związane z pozwoleniem na użytkowanie.
Projektowanie obejmuje również planowanie instalacji towarzyszących: elektrycznych, teletechnicznych, sprężonego powietrza, ogrzewania czy wentylacji. W halach suwnicowych często występuje duże zróżnicowanie zapotrzebowania na energię w różnych strefach, dlatego optymalizacja rozmieszczenia rozdzielnic, szynoprzewodów i punktów przyłączeniowych ma istotne znaczenie ekonomiczne. W przypadku suwnic elektrycznych należy przewidzieć odpowiednie trasy zasilania, zabezpieczenia oraz systemy sterowania, w tym możliwość pracy zdalnej lub z kabiny operatorskiej.
Korzyści z zastosowania suwnic w magazynach i halach stalowych
Wprowadzenie suwnicy do hali stalowej radykalnie zmienia sposób organizacji pracy i przepływu materiałów. Najważniejszą korzyścią jest możliwość efektywnego wykorzystania przestrzeni kubaturowej obiektu, co pozwala zmniejszyć powierzchnię zabudowy przy zachowaniu tej samej przepustowości transportowej. Ładunki mogą być przemieszczane w dowolnym punkcie rzutu hali, bez konieczności tworzenia szerokich korytarzy dla wózków jezdniowych. To z kolei przekłada się na większą elastyczność w planowaniu stref magazynowych i produkcyjnych.
Suwnica umożliwia również podnoszenie ładunków o masie znacznie przekraczającej możliwości standardowych środków transportu wewnętrznego. Dzięki temu można realizować procesy montażu wielkogabarytowych konstrukcji, przenoszenia form odlewniczych, mat zbrojeniowych czy całych modułów maszyn. Precyzja sterowania, coraz częściej wspierana przez systemy elektroniczne i falowniki, pozwala na delikatne operowanie nawet ciężkimi elementami, co ogranicza ryzyko uszkodzeń i poprawia jakość gotowych wyrobów.
Nie bez znaczenia jest również wpływ suwnicy na bezpieczeństwo pracy. Odpowiednio zaprojektowana i eksploatowana hala suwnicowa pozwala ograniczyć liczbę sytuacji, w których pracownicy muszą ręcznie przemieszczać ciężkie przedmioty lub wykonywać pracę w bezpośrednim sąsiedztwie transportu kołowego. Jasno wyznaczone strefy odkładcze, przejścia dla pieszych oraz procedury związane z podwieszaniem i opuszczaniem ładunków przyczyniają się do zmniejszenia liczby wypadków i zdarzeń potencjalnie niebezpiecznych.
Kolejnym atutem jest możliwość automatyzacji procesów. Nowoczesne suwnice mogą być integrowane z systemami zarządzania magazynem, co otwiera drogę do wdrażania rozwiązań typu „inteligentny magazyn”. Pozycje ładunków, trasy ich przemieszczania i harmonogramy zleceń mogą być zarządzane centralnie, a operator pełni wówczas rolę nadzorczą. W połączeniu z technologiami identyfikacji towarów, jak kody kreskowe czy RFID, tworzy to spójny system logistyki wewnętrznej.
Realizacja hali suwnicowej z Gaj-Stal
Firma Gaj-Stal specjalizuje się w projektowaniu i budowie nowoczesnych hal stalowych, w tym obiektów przystosowanych do pracy suwnic. Dzięki doświadczeniu zespołu projektowego oraz współpracy ze sprawdzonymi dostawcami urządzeń dźwignicowych, możliwe jest kompleksowe przygotowanie inwestycji – od koncepcji, przez projekt budowlany i wykonawczy, aż po montaż konstrukcji i wyposażenia. Gaj-Stal uwzględnia w swoich realizacjach zarówno wymagania techniczne, jak i specyfikę procesów technologicznych danego przedsiębiorstwa.
W praktyce oznacza to ścisłą współpracę z inwestorem już na etapie określania założeń funkcjonalnych. Analizowane są planowane masy ładunków, częstotliwość cykli transportowych, wymagana liczba suwnic oraz ich konfiguracja. Na tej podstawie dobierana jest odpowiednia konstrukcja nośna hali, typ belek podsuwnicowych, rozwiązania posadzkowe oraz parametry obudowy. Istotną rolę odgrywa również plan rozbudowy zakładu w przyszłości – Gaj-Stal może zaproponować układ konstrukcyjny umożliwiający późniejsze zwiększenie udźwigu suwnicy lub montaż dodatkowych torów jezdnych.
Gaj-Stal przykłada dużą wagę do jakości wykonania i precyzji montażu elementów podsuwnicowych. Dokładność wypoziomowania i osiowania torów jezdnych ma bezpośredni wpływ na trwałość suwnic oraz komfort pracy operatorów. Dzięki stosowaniu nowoczesnych metod montażu i kontroli geometrycznej, możliwe jest uzyskanie parametrów przekraczających minimalne wymagania normowe, co w praktyce ogranicza liczbę przestojów związanych z serwisem urządzeń.
Firma oferuje również wsparcie na etapie uzyskiwania niezbędnych uzgodnień i pozwoleń, w tym w zakresie dokumentacji wymaganej przez Urząd Dozoru Technicznego dla urządzeń transportu bliskiego. Kompleksowe podejście do inwestycji sprawia, że inwestor otrzymuje obiekt przygotowany do użytkowania, z uwzględnieniem wszelkich wymogów formalnych, technicznych i bezpieczeństwa. Dodatkowo Gaj-Stal może współpracować z wybranymi dostawcami suwnic, integrując harmonogram dostaw i montażu z przebiegiem prac budowlano-montażowych.
Eksploatacja i utrzymanie hali suwnicowej
Prawidłowa eksploatacja hali suwnicowej wymaga dbałości zarówno o samą konstrukcję stalową, jak i o zainstalowane urządzenia dźwignicowe. Regularne przeglądy techniczne, kontrola połączeń śrubowych, stanu antykorozji oraz ewentualnych uszkodzeń mechanicznych pozwalają na wczesne wykrycie nieprawidłowości. W obszarze suwnic szczególnie ważne jest monitorowanie zużycia kół jezdnych, torów, układów hamulcowych i lin lub łańcuchów nośnych. Zaniechanie tych czynności może prowadzić do nieplanowanych przestojów, a nawet stwarzać zagrożenie dla bezpieczeństwa załogi.
W halach suwnicowych kluczową rolę odgrywa także szkolenie personelu. Operatorzy muszą nie tylko znać obsługę urządzenia, ale również rozumieć zachowanie się ładunku w ruchu, znaczenie odpowiedniego zamocowania i balansowania oraz procedury postępowania w sytuacjach awaryjnych. Organizacja pracy powinna uwzględniać jasne zasady sygnalizacji i komunikacji między operatorem a pracownikami znajdującymi się w strefie transportu. Właściwie opracowane instrukcje stanowiskowe i plan ewakuacji są integralną częścią bezpiecznej eksploatacji hali.
W perspektywie długoterminowej warto rozważać modernizacje i usprawnienia. Mogą one obejmować wymianę osprzętu chwytnego na bardziej efektywny, automatyzację części procesów, wprowadzenie systemów antykolizyjnych lub zdalnego monitoringu parametrów pracy suwnicy. Gaj-Stal, jako wykonawca konstrukcji nośnej, może doradzić w zakresie możliwości technicznych takich modernizacji, w tym ocenić, czy aktualna konstrukcja jest przygotowana na ewentualne zwiększenie udźwigu czy prędkości pracy urządzeń.
Odpowiednie utrzymanie hali obejmuje również dbałość o powłoki antykorozyjne, drożność systemów odwodnienia dachów, stan obudowy ścian i dachu, a także funkcjonowanie instalacji wentylacji i ogrzewania. W obiektach, w których występuje wysoka wilgotność, zapylenie lub działanie czynników chemicznych, konieczne jest stosowanie odpowiednich materiałów i regularne kontrole stanu technicznego. Tylko kompleksowe podejście do eksploatacji pozwoli utrzymać wysoką niezawodność i wydajność pracy całego systemu transportu wewnętrznego.
Dlaczego warto wybrać halę suwnicową w konstrukcji stalowej?
Stalowa hala suwnicowa łączy w sobie wysoką wytrzymałość, elastyczność aranżacji przestrzeni oraz stosunkowo krótki czas realizacji inwestycji. Konstrukcja stalowa umożliwia uzyskanie dużych rozpiętości bez podpór wewnętrznych, co jest niezwykle istotne przy projektowaniu torowisk suwnic i swobody manewrowania ładunkami. Dodatkowo, w razie zmiany profilu działalności, obiekt można w stosunkowo prosty sposób rozbudować, wydłużyć lub przystosować do nowych wymagań technologicznych.
W zestawieniu z tradycyjnymi obiektami murowanymi, stalowe hale suwnicowe oferują korzystniejszy stosunek masy konstrukcji do jej nośności, co przekłada się na mniejsze obciążenie fundamentów i często obniża koszty robót ziemnych. Zastosowanie nowoczesnych systemów zabezpieczeń antykorozyjnych oraz odpowiednich powłok malarskich zapewnia trwałość konstrukcji na wiele lat, również w trudniejszych warunkach środowiskowych. Dzięki prefabrykacji elementów w zakładzie produkcyjnym, montaż na placu budowy przebiega sprawnie i z dużą dokładnością.
Warto także podkreślić aspekt ekonomiczny i ekologiczny. Stal jest materiałem, który można w dużym stopniu poddać recyklingowi, a odpowiednie zaprojektowanie przekrojów pozwala ograniczyć zużycie surowca przy zachowaniu wymaganej nośności. Dla inwestora oznacza to optymalizację kosztów bez rezygnacji z bezpieczeństwa i funkcjonalności. Gaj-Stal, dzięki doświadczeniu w realizacji hal suwnicowych, potrafi zaproponować rozwiązania, które łączą wymogi techniczne z dążeniem do ekonomicznej efektywności całego przedsięwzięcia.
FAQ – najczęstsze pytania o hale suwnicowe
Jakie branże najczęściej korzystają z hal suwnicowych?
Hale suwnicowe są szczególnie popularne w branży metalowej, konstrukcji stalowych, produkcji maszyn, przemyśle budowlanym oraz w centrach logistycznych obsługujących ciężkie ładunki. Wykorzystuje się je także w zakładach prefabrykacji betonowej, stoczniach, magazynach materiałów wielkogabarytowych i wszędzie tam, gdzie konieczne jest bezpieczne podnoszenie, przenoszenie oraz precyzyjne ustawianie ciężkich elementów przy ograniczonej przestrzeni manewrowej.
Od czego zależy dobór suwnicy do konkretnej hali?
Dobór suwnicy uzależniony jest przede wszystkim od maksymalnej masy i gabarytów transportowanych ładunków, wymaganej częstotliwości pracy, parametrów torowiska oraz specyfiki procesu technologicznego. Istotne są także warunki środowiskowe panujące w hali, takie jak temperatura, wilgotność, zapylenie czy obecność substancji agresywnych chemicznie. Na tej podstawie określa się udźwig, rozpiętość, typ konstrukcji, prędkości jazdy i sposób sterowania urządzeniem.
Czy istnieje możliwość rozbudowy istniejącej hali o suwnicę?
W wielu przypadkach możliwa jest modernizacja istniejącej hali i dostosowanie jej konstrukcji do montażu suwnicy, jednak wymaga to szczegółowej analizy technicznej. Sprawdza się nośność słupów, belek, fundamentów oraz możliwość wprowadzenia belek podsuwnicowych i stężeń. Czasem konieczne jest wzmocnienie konstrukcji lub zaprojektowanie dodatkowych elementów. Gaj-Stal może ocenić potencjał rozbudowy i zaproponować rozwiązania dostosowane do aktualnego stanu obiektu.
Jak długo trwa budowa hali suwnicowej w konstrukcji stalowej?
Czas realizacji zależy od skali inwestycji, stopnia skomplikowania projektu oraz zakresu wyposażenia, ale stalowe hale suwnicowe zazwyczaj powstają szybciej niż obiekty w technologiach tradycyjnych. Po zakończeniu etapu projektowego i produkcji elementów w zakładzie prefabrykacji, sam montaż konstrukcji i obudowy na placu budowy może trwać od kilku tygodni do kilku miesięcy. Harmonogram jest koordynowany z dostawą suwnic oraz pracami wykończeniowymi wewnątrz obiektu.
