Dylatacja konstrukcyjna w hali magazynowej lub produkcyjnej to element, którego nie widać na pierwszy rzut oka, ale od którego często zależy bezpieczeństwo całego obiektu. Odpowiednio zaprojektowane szczeliny i podziały konstrukcji pozwalają ograniczyć skutki odkształceń, chronią przed pęknięciami i nadmiernymi naprężeniami, a także wpływają na trwałość eksploatacyjną budynku. W Gaj-Stal przykładamy do tego zagadnienia szczególną wagę, traktując je jako kluczowy fragment procesu projektowania i realizacji hal stalowych oraz magazynów.

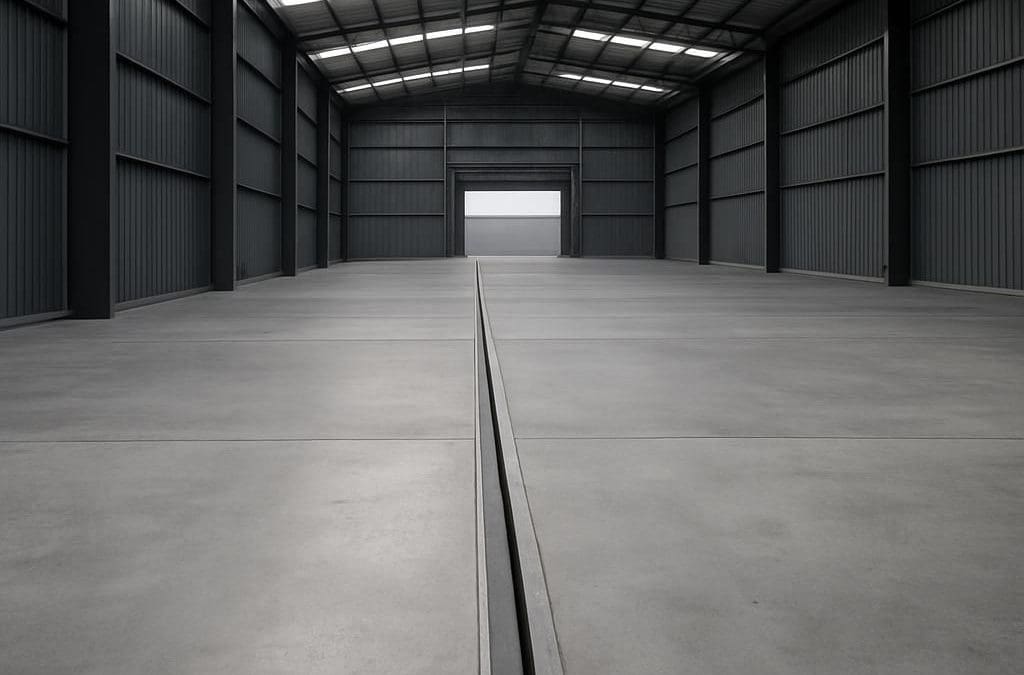

Czym właściwie jest dylatacja konstrukcyjna hali stalowej
Dylatacja konstrukcyjna to kontrolowana przerwa w ciągłości elementu budowlanego – na przykład posadzki, ściany, dachu lub całej bryły hali. Jej rolą jest umożliwienie swobodnych, ale zaplanowanych odkształceń konstrukcji wynikających z obciążeń, zmian temperatury czy osiadania podłoża. Dzięki temu powstające naprężenia nie koncentrują się w jednym miejscu, lecz są rozpraszane, co znacząco zmniejsza ryzyko uszkodzeń.
W halach stalowych i magazynach dylatacje pojawiają się zwykle w kilku kluczowych miejscach. Mogą to być między innymi podziały posadzki przemysłowej na pola robocze, szczeliny w ścianach i dachach, a także podziały całej bryły budynku na segmenty. Stosuje się je zarówno w dużych kompleksach logistycznych, jak i w halach średniej wielkości, gdzie różne części obiektu pracują w odmienny sposób, na przykład część magazynowa i część produkcyjna.
Należy podkreślić, że prawidłowo zaprojektowana dylatacja nie jest przypadkową szczeliną pozostawioną w betonie czy obudowie. Jej szerokość, przebieg, sposób wypełnienia oraz zabezpieczenia są szczegółowo określone w dokumentacji projektowej i dopasowane do realnych warunków pracy obiektu. Doświadczony projektant musi uwzględnić szereg czynników: właściwości gruntu, charakter przyszłego użytkowania hali, warunki klimatyczne czy planowane obciążenia eksploatacyjne.
Firma Gaj-Stal, specjalizując się w projektowaniu i budowie hal stalowych, uwzględnia projekt dylatacji już na etapie koncepcji obiektu. Pozwala to nie tylko poprawnie rozwiązać kwestie techniczne, ale także zoptymalizować koszty wykonania i późniejszej eksploatacji, na przykład poprzez właściwy dobór technologii wykonania posadzek oraz obudowy ścian i dachu.
Dlaczego dylatacja w hali magazynowej jest tak ważna
Istnieje kilka głównych przyczyn, dla których dylatacja konstrukcyjna odgrywa tak ogromną rolę w eksploatacji hal stalowych. Jedną z najistotniejszych jest kompensacja odkształceń termicznych. Stal, beton oraz materiały wykończeniowe podlegają rozszerzalności cieplnej, a w szerokich lub długich halach różnice temperatur mogą prowadzić do znacznych przemieszczeń elementów. Odpowiednio rozmieszczone szczeliny pozwalają na ich bezpieczne przejęcie bez uszkodzenia konstrukcji.
Drugi istotny aspekt to zróżnicowane osiadanie podłoża. Grunt pod halą nie zawsze jest jednorodny, a obciążenia od regałów wysokiego składowania, maszyn czy pojazdów magazynowych rozkładają się nierównomiernie. Z czasem może prowadzić to do różnic w osiadaniu fundamentów lub płyt posadzkowych. Dylatacje konstrukcyjne pozwalają zminimalizować ryzyko powstawania rys i uszkodzeń w miejscach, gdzie różnice osiadań są największe.
Nie można też pominąć wpływu obciążeń użytkowych, a więc oddziaływań wynikających z codziennej pracy obiektu. W halach logistycznych intensywny ruch wózków widłowych, manipulacja ładunkami o dużej masie, a także uderzenia punktowe generują powtarzalne naprężenia. W halach produkcyjnych pojawiają się dodatkowo drgania od maszyn oraz lokalne koncentracje obciążeń w rejonie fundamentów urządzeń. System odpowiednio rozmieszczonych dylatacji pozwala przenieść te obciążenia w sposób kontrolowany.
Niedocenienie roli dylatacji konstrukcyjnych może prowadzić do realnych i kosztownych problemów. Pękające posadzki, rozszczelnienia obudowy ścian, przecieki dachu czy deformacje bram i drzwi są często skutkiem niewłaściwego podejścia do tematu. Naprawy tego rodzaju uszkodzeń, wykonywane w czynnej hali, generują przestoje, ograniczenia w logistyce wewnętrznej i konieczność czasowego wyłączenia części stref z użytkowania.
W Gaj-Stal każda inwestycja jest analizowana indywidualnie. Na podstawie informacji o planowanym przeznaczeniu hali, jej powierzchni, wysokości składowania, rodzaju składowanych towarów czy przewidywanego obciążenia ruchem pojazdów projektujemy system dylatacji dopasowany do konkretnych potrzeb. Taka personalizacja rozwiązań ogranicza ryzyko wystąpienia problemów w przyszłości i jednocześnie pozwala uniknąć przewymiarowania elementów, które podniosłoby niepotrzebnie koszt inwestycji.
Rodzaje dylatacji w halach stalowych i ich funkcje
W halach magazynowych i produkcyjnych stosuje się kilka podstawowych rodzajów dylatacji, z których każdy pełni nieco inną funkcję. Jednym z najważniejszych typów są dylatacje konstrukcyjne posadzek. Płyta betonowa rozcięta na odpowiednie pola robocze pracuje w sposób bardziej przewidywalny – skurcz betonu, naprężenia termiczne czy localne obciążenia nie prowadzą do przypadkowego pękania. W miejscach szczelin stosuje się systemowe profile, taśmy i wypełnienia, które umożliwiają bezpieczne przenoszenie ruchu wózków oraz gwarantują odpowiednią nośność krawędzi.
Kolejną grupę stanowią dylatacje konstrukcyjne całej bryły hali. W bardzo długich obiektach stalowych, gdzie rozstaw ram i długość budynku sięga kilkudziesięciu lub kilkuset metrów, stosuje się podział na niezależnie pracujące segmenty. Każdy z nich posiada własny układ nośny, a pomiędzy segmentami stosuje się specjalnie zaprojektowane połączenia obudowy, dachu i systemów odprowadzania wód opadowych. Dzięki temu ruchy pojedynczych części obiektu nie powodują uszkodzeń sąsiadujących fragmentów.
Trzeci typ to dylatacje obudowy ścian i dachu, szczególnie istotne w halach o zróżnicowanej wysokości lub z dobudowanymi częściami. W miejscach styku różnych brył powstają często linie koncentracji naprężeń. Zastosowanie odpowiednich szczelin oraz elementów dylatacyjnych pozwala na kompensację różnic w odkształceniach, a jednocześnie utrzymanie szczelności powłoki budynku. Jest to kluczowe z punktu widzenia ochrony składowanych towarów przed wilgocią oraz zapewnienia właściwych warunków pracy w hali.
Istotną rolę odgrywają również dylatacje technologiczne, pojawiające się na przykład w rejonach fundamentów maszyn czy w strefach o szczególnych wymaganiach. W halach stalowych, gdzie montuje się ciężkie urządzenia, stanowiska wibracyjne lub linie technologiczne, konieczne bywa oddzielenie ich fundamentów od zasadniczej płyty posadzkowej. Takie rozwiązanie redukuje przenoszenie drgań na resztę obiektu i minimalizuje ryzyko powstawania rys w posadzce.
Gaj-Stal, projektując hale stalowe, koordynuje poszczególne rodzaje dylatacji tak, aby tworzyły spójny system. Uwzględniane są nie tylko elementy konstrukcyjne, ale także przebieg instalacji, bramy, doki załadunkowe, świetliki dachowe czy systemy ochrony przeciwpożarowej. Pozwala to uniknąć sytuacji, w której na przykład dylatacja przebiega w niekorzystnym miejscu, kolidując z ruchem wózków, regałami lub elementami wyposażenia.
Projektowanie dylatacji w praktyce – podejście Gaj-Stal
Proces projektowania dylatacji w hali stalowej rozpoczyna się od analizy założeń funkcjonalno-użytkowych. Projektanci Gaj-Stal zbierają informacje dotyczące przeznaczenia obiektu, planowanego natężenia ruchu, sposobu składowania towarów, a także wymagań dotyczących utrzymania temperatury i wilgotności. Następnie weryfikowane są warunki gruntowo-wodne oraz lokalne uwarunkowania klimatyczne, które wpływają na zakres odkształceń termicznych i osiadań.
Na tej podstawie powstaje koncepcja podziału hali na segmenty konstrukcyjne, a także siatka dylatacji posadzki. Dobiera się odpowiednie materiały oraz systemy wypełnień, uwzględniając wymaganą odporność na ścieranie, agresję chemiczną oraz intensywność ruchu. Istotnym elementem projektu jest koordynacja rozmieszczenia szczelin dylatacyjnych z planowanym układem regałów, trasą poruszania się wózków oraz lokalizacją ramp, bram i doków.
W ramach usług oferowanych przez Gaj-Stal inwestor otrzymuje kompletne opracowanie projektowe, zawierające rysunki, detale konstrukcyjne oraz wytyczne montażowe i wykonawcze. Na tym etapie możliwe jest też zaproponowanie alternatywnych rozwiązań, na przykład zastosowania zbrojenia rozproszonego w posadzce, co może wpłynąć na optymalizację układu dylatacji. Dzięki doświadczeniu zespołu projektowego proponowane są rozwiązania dopasowane nie tylko do wymogów normowych, ale również do praktyki eksploatacyjnej obiektów przemysłowych.
Kluczowa jest współpraca projektanta z wykonawcą robót żelbetowych oraz ekipami montującymi halę stalową. Niewłaściwe wykonanie szczelin, niedokładne wypełnienia czy pominięcie kilku istotnych detali może sprawić, że nawet dobrze zaprojektowany układ nie spełni swojej roli. Dlatego Gaj-Stal nadzoruje realizację newralgicznych etapów budowy, służąc wsparciem technicznym i kontrolując zgodność z dokumentacją.
W praktyce duże znaczenie ma także etap odbioru i późniejszej eksploatacji. Przy przekazaniu obiektu użytkownik otrzymuje informacje dotyczące zasad użytkowania hali z uwzględnieniem zastosowanych dylatacji. Obejmuje to na przykład zalecenia odnośnie do dopuszczalnych obciążeń, sposobu czyszczenia posadzki, dopuszczalnych modyfikacji w zakresie instalacji czy montażu dodatkowych urządzeń. Pozwala to utrzymać zaprojektowaną funkcjonalność systemu dylatacyjnego na przestrzeni wielu lat użytkowania.
Najczęstsze błędy związane z dylatacją hal magazynowych
Jednym z typowych błędów jest zbyt duża odległość pomiędzy szczelinami dylatacyjnymi w posadzce lub całkowite zrezygnowanie z ich wykonania w mniejszych obiektach. Argumentem bywa pozorna oszczędność lub przekonanie, że kompaktowa hala nie wymaga dylatacji. W praktyce prowadzi to często do niekontrolowanego pękania płyty betonowej, szczególnie w miejscach koncentracji obciążeń, jak skrzyżowania ciągów komunikacyjnych czy strefy załadunku.
Drugim częstym problemem jest niewłaściwe wykonanie detali połączeń w rejonie dylatacji. Dotyczy to choćby niewystarczającego zabezpieczenia krawędzi posadzki, źle dobranych profili dylatacyjnych lub nieprawidłowego wypełnienia szczelin materiałami o nieodpowiednich parametrach. Skutkuje to wyłamywaniem krawędzi, powstawaniem ubytków oraz utrudnieniami w ruchu wózków widłowych, a w skrajnych przypadkach koniecznością czasowego wyłączenia fragmentów ciągów komunikacyjnych.
Kolejny błąd wiąże się z nieprzemyślanym uszczelnianiem lub wypełnianiem dylatacji podczas późniejszych modernizacji obiektu. Podczas zmian aranżacji magazynu, wymiany posadzek, montażu maszyn czy zabudowy regałowej zdarza się, że szczeliny są traktowane jako niepotrzebne przerwy, które należy „zlikwidować”. Takie działania mogą zaburzyć pracę całego systemu dylatacyjnego i przyczynić się do przyspieszonego zużycia konstrukcji.
Istotnym problemem jest także brak uwzględnienia dylatacji w obszarze obudowy ścian i dachów, szczególnie przy rozbudowie istniejących hal. Dobudowanie nowego segmentu bez odpowiedniego oddzielenia konstrukcyjnego często powoduje powstawanie rys, nieszczelności i mostków termicznych na styku starej i nowej części budynku. Pojawiające się w tych miejscach przecieki lub ubytki izolacji mogą mieć poważne konsekwencje dla przechowywanych towarów, zwłaszcza w magazynach o podwyższonych wymaganiach dotyczących warunków składowania.
Gaj-Stal, realizując projekty nowych hal oraz rozbudowy istniejących obiektów, kładzie duży nacisk na identyfikację miejsc szczególnie narażonych na błędy dylatacyjne. Na podstawie doświadczenia z licznych realizacji wprowadzane są rozwiązania minimalizujące ryzyko powstania problemów w przyszłości. Obejmuje to zarówno optymalizację liczby i położenia szczelin, jak i dobór materiałów zapewniających długotrwałą i bezawaryjną eksploatację.
Wpływ dylatacji na komfort i bezpieczeństwo użytkowania hali
Prawidłowo zaprojektowany i wykonany system dylatacji oddziałuje nie tylko na trwałość konstrukcji, ale także na codzienny komfort pracy w obiekcie. Równa, pozbawiona niekontrolowanych pęknięć posadzka zapewnia bezpieczne i płynne poruszanie się wózków widłowych oraz pieszych pracowników. Ogranicza ryzyko wypadków, uszkodzeń kół i elementów mechanicznych pojazdów, a także zmniejsza poziom hałasu generowanego podczas jazdy po nierównościach.
Dylatacje konstrukcyjne wpływają również na utrzymanie szczelności obudowy hali. W obiektach, gdzie wymagana jest stabilna temperatura lub kontrolowana wilgotność, niekontrolowane odkształcenia mogą powodować powstanie mostków termicznych i nieszczelności. Odpowiednie rozwiązania dylatacyjne pozwalają na kompensację ruchów konstrukcji bez utraty parametrów izolacyjnych. Ma to znaczenie zwłaszcza w magazynach chłodniczych, mroźniach lub halach produkcyjnych, w których warunki środowiskowe muszą być ściśle kontrolowane.
Znaczący jest także wpływ dylatacji na bezpieczeństwo pożarowe. W dużych obiektach magazynowych często projektuje się podział pożarowy na sektory, które muszą być fizycznie oddzielone pod względem konstrukcyjnym. Odpowiednio zaplanowane dylatacje konstrukcyjne ułatwiają wprowadzenie takich podziałów, umożliwiając jednocześnie spełnienie wymogów dotyczących nośności i stateczności ogniowej. Koordynacja rozwiązań konstrukcyjnych z systemami oddymiania, instalacjami tryskaczowymi oraz organizacją dróg ewakuacyjnych jest jednym z elementów pracy projektowej Gaj-Stal.
W perspektywie wieloletniej prawidłowa praca dylatacji przekłada się też na mniejszą częstotliwość remontów i modernizacji. Ograniczenie uszkodzeń posadzek, obudowy czy elementów wykończeniowych pozwala zredukować przerwy w działalności i lepiej planować niezbędne prace serwisowe. Inwestor otrzymuje obiekt bardziej przewidywalny pod względem kosztów utrzymania, co ma wymierne znaczenie w planowaniu długoterminowej strategii rozwoju przedsiębiorstwa.
Rozbudowa i modernizacja hal a konieczność nowych dylatacji
Wraz z rozwojem firm logistycznych i produkcyjnych rośnie zapotrzebowanie na powierzchnię magazynową. Często oznacza to konieczność rozbudowy istniejącej hali lub adaptacji sąsiednich obiektów. W takich sytuacjach zagadnienie dylatacji nabiera nowego znaczenia, ponieważ trzeba zapewnić właściwą współpracę starej i nowej części budynku, przy jednoczesnym utrzymaniu ciągłości procesów technologicznych.
Najbardziej oczywistym rozwiązaniem jest wykonanie dylatacji konstrukcyjnej pomiędzy starą a nową częścią hali. Obejmuje ona zarówno fundamenty, jak i słupy, dźwigary dachowe oraz obudowę. W praktyce wymaga to precyzyjnego opracowania detali połączeń oraz zastosowania odpowiednich systemów uszczelnień, które zapewnią jednocześnie szczelność i możliwość względnego ruchu. Źle zaprojektowane lub wykonane połączenie skutkuje pęknięciami, przeciekami i przyspieszonym zużyciem materiałów.
Rozbudowa hali często wiąże się także z koniecznością modyfikacji posadzki. Pojawia się potrzeba wykonania nowych dylatacji, dostosowania rozmieszczenia istniejących szczelin do nowego układu regałów, a nieraz również wzmocnienia wybranych stref. Fachowa analiza nośności oraz stanu technicznego pozwala zaplanować prace tak, aby minimalnie ingerować w funkcjonowanie obiektu, a jednocześnie zapewnić odpowiednią trwałość na kolejne lata.
Gaj-Stal oferuje nie tylko budowę nowych hal, ale także kompleksowe wsparcie w rozbudowie i modernizacji istniejących obiektów. Obejmuje to ocenę obecnego systemu dylatacji, zaprojektowanie niezbędnych korekt oraz doradztwo przy doborze technologii wykonania. Dzięki temu możliwe jest harmonijne połączenie starej i nowej infrastruktury, które w praktyce użytkowania będzie funkcjonować jako spójny, bezpieczny i efektywny kompleks magazynowy lub produkcyjny.
Jak Gaj-Stal wspiera inwestorów w obszarze dylatacji hal
Rola dylatacji konstrukcyjnych jest często niedoceniana na etapie planowania inwestycji, dlatego jednym z zadań zespołu Gaj-Stal jest uświadamianie inwestorów co do znaczenia tego zagadnienia. W trakcie konsultacji przedstawiane są możliwe scenariusze pracy obiektu i wynikające z nich konsekwencje dla konstrukcji. Pozwala to podjąć decyzje inwestycyjne nie tylko w oparciu o koszt początkowy, ale również z uwzględnieniem przewidywanych nakładów eksploatacyjnych.
Firma zapewnia kompleksową obsługę w zakresie projektowania, prefabrykacji oraz montażu konstrukcji stalowych, a także koordynacji robót fundamentowych i posadzkowych. Taka integracja pozwala traktować system dylatacji jako część szerszego rozwiązania, a nie odrębny element oderwany od reszty inwestycji. Dzięki temu możliwe jest uniknięcie konfliktów między poszczególnymi branżami, na przykład konstrukcyjną, instalacyjną i drogową.
Gaj-Stal współpracuje również z inwestorami na etapie eksploatacji hali. W przypadku pojawienia się problemów, takich jak pęknięcia posadzek czy nieszczelności obudowy, zespół może przeprowadzić analizę przyczyn i zaproponować działania naprawcze. Niejednokrotnie wiąże się to z koniecznością wprowadzenia nowych dylatacji lub modyfikacji istniejących rozwiązań. Doświadczenie w realizacji różnych typów obiektów – od prostych magazynów po rozbudowane centra logistyczne – pozwala dobrać skuteczne i ekonomicznie uzasadnione metody postępowania.
Decydując się na współpracę z Gaj-Stal, inwestor otrzymuje wsparcie obejmujące pełen cykl życia obiektu: od koncepcji i projektowania, poprzez realizację, aż po późniejsze modernizacje. Dylatacja konstrukcyjna hali traktowana jest jako integralna część tej strategii, mająca bezpośredni wpływ na bezpieczeństwo, funkcjonalność i opłacalność inwestycji.
FAQ – najczęściej zadawane pytania o dylatacje w halach stalowych
Jak często należy wykonywać dylatacje w posadzce hali magazynowej
Rozstaw dylatacji zależy od wielu czynników: grubości i zbrojenia płyty, rodzaju betonu, przewidywanych obciążeń oraz warunków temperaturowych. Zwykle przyjmuje się pola o bokach kilku–kilkunastu metrów, jednak konkretne wartości powinien określić projektant. W Gaj-Stal każdorazowo analizujemy układ regałów, tras wózków i strefy obciążeń, aby zaprojektować siatkę dylatacji optymalną dla danego obiektu.
Czy w małej hali stalowej również potrzebne są dylatacje konstrukcyjne
Nawet w mniejszych halach występują zjawiska skurczu betonu, zmiany temperatury i lokalne koncentracje obciążeń, dlatego całkowita rezygnacja z dylatacji jest ryzykowna. W kompaktowych obiektach zwykle stosuje się mniejszą liczbę szczelin, ale ich prawidłowe rozmieszczenie i wykonanie ma duże znaczenie dla trwałości posadzki i obudowy. Projektanci Gaj-Stal dobierają zakres dylatacji do rzeczywistych potrzeb, unikając zarówno nadmiaru, jak i niedoboru szczelin.
Czy istnieją rozwiązania, które pozwalają ograniczyć liczbę dylatacji
W pewnych sytuacjach możliwe jest zmniejszenie liczby szczelin poprzez zastosowanie odpowiednich technologii, na przykład zbrojenia rozproszonego, betonu o specjalnych parametrach skurczowych czy systemowych profili krawędziowych. Każde takie rozwiązanie wymaga jednak szczegółowej analizy technicznej i ekonomicznej. W Gaj-Stal oceniamy, czy redukcja dylatacji przyniesie realne korzyści, czy może lepszym wyjściem będzie klasyczny układ o większej liczbie kontrolowanych szczelin.
Co zrobić, gdy w eksploatowanej hali zaczynają pojawiać się pęknięcia posadzki
Najważniejsze jest ustalenie przyczyny zjawiska, a nie tylko doraźne usuwanie skutków. Pęknięcia mogą wynikać z braku lub niewłaściwego rozmieszczenia dylatacji, nadmiernych obciążeń, błędów wykonawczych bądź zmian warunków gruntowych. W takich przypadkach zalecana jest ekspertyza techniczna i analiza pracy konstrukcji. Zespół Gaj-Stal może zaproponować działania naprawcze, obejmujące m.in. wykonanie nowych szczelin, wzmocnienia krawędzi czy miejscową reprofilację płyty.
Czy planowana rozbudowa hali wymaga wprowadzenia dodatkowych dylatacji
W większości przypadków tak, ponieważ nowa część obiektu będzie pracować inaczej niż istniejąca, choćby ze względu na odmienny czas powstania, inne warunki gruntowe czy konstrukcję. Projektując rozbudowę, należy przewidzieć dylatację pomiędzy segmentami oraz odpowiednio rozwiązać połączenia obudowy, dachu i posadzki. Gaj-Stal specjalizuje się w przygotowaniu takich rozwiązań, zapewniając bezpieczne i funkcjonalne współdziałanie starej i nowej bryły hali.
