Analiza wytrzymałościowa konstrukcji stalowej to podstawa bezpiecznego projektowania magazynów i hal stalowych. Od jakości obliczeń zależy nie tylko trwałość obiektu, ale także możliwość jego późniejszej rozbudowy, optymalizacji kosztów oraz komfort użytkowania. W Gaj-Stal traktujemy ten etap jako kluczowy element procesu inwestycyjnego – od pierwszej koncepcji aż po wykonawstwo, bazując na sprawdzonych normach, doświadczonym zespole projektowym i nowoczesnym oprogramowaniu obliczeniowym.

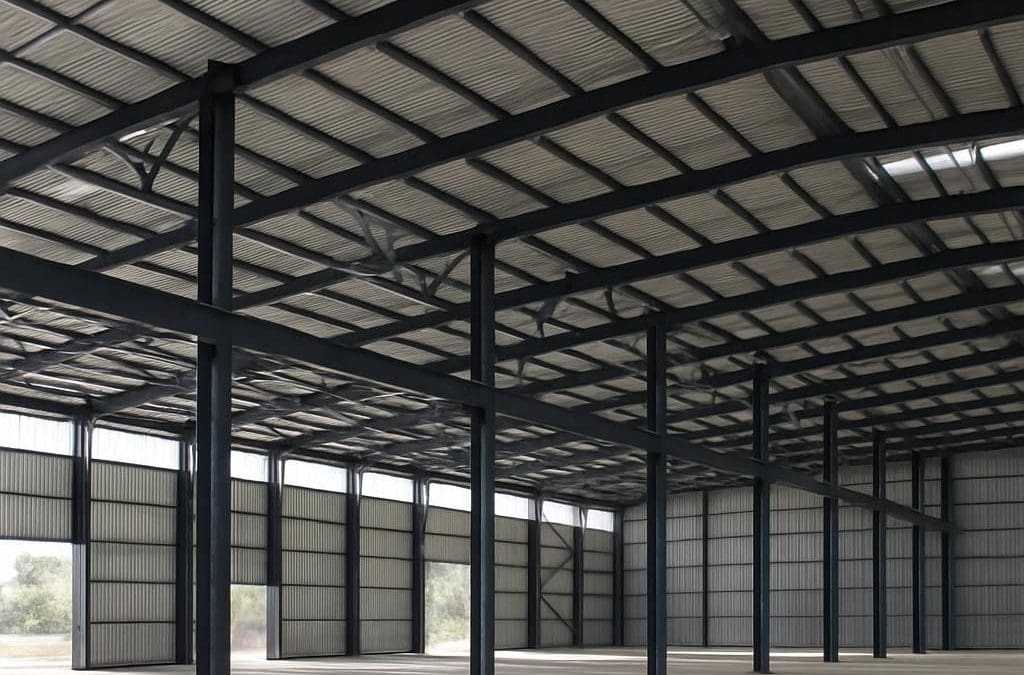

Na czym polega analiza wytrzymałościowa konstrukcji stalowej
Analiza wytrzymałościowa konstrukcji stalowej to zestaw obliczeń i symulacji, których celem jest sprawdzenie, czy projektowana hala lub magazyn będą bezpieczne i funkcjonalne w całym okresie eksploatacji. Uwzględnia się w niej wszystkie obciążenia, jakim poddana będzie konstrukcja: ciężar własny elementów, pokrycia dachowego, ścian, a także śnieg, wiatr, urządzenia technologiczne czy ruch pojazdów. Dzięki temu możliwe jest określenie wymaganych przekrojów profili stalowych, sposobu ich połączenia oraz niezbędnych usztywnień.
W praktyce inżynierskiej analiza wytrzymałościowa polega na zbudowaniu modelu obliczeniowego hali i przeprowadzeniu serii obliczeń statyczno–wytrzymałościowych. W Gaj-Stal wykorzystujemy do tego specjalistyczne programy klasy MES (metody elementów skończonych), które pozwalają realistycznie odwzorować zachowanie całej konstrukcji. Oblicza się nie tylko maksymalne naprężenia, ale też ugięcia i przemieszczenia, co ma ogromne znaczenie np. dla pracy bram, świetlików czy suwnic.
Co ważne, analiza wytrzymałościowa zawsze odbywa się w oparciu o aktualne normy projektowe, takie jak Eurokody, oraz lokalne warunki klimatyczne. Oznacza to, że konstrukcja hali Gaj-Stal w południowej Polsce może być obliczona inaczej niż podobna hala nad morzem – z uwagi na różnice w strefach śniegowych i wiatrowych. Taka indywidualizacja obliczeń gwarantuje zarówno bezpieczeństwo, jak i możliwość optymalizacji zużycia stali.
Kluczowe etapy analizy dla hal i magazynów stalowych
Proces analizy wytrzymałościowej można podzielić na kilka logicznych kroków, z których każdy ma wpływ na ostateczną jakość i koszt inwestycji. Dobrze przeprowadzony schemat postępowania pozwala uniknąć błędów na budowie i problemów eksploatacyjnych, takich jak pęknięcia, nadmierne ugięcia czy nieszczelności dachu. W Gaj-Stal przeprowadzamy pełny proces analityczny dla każdej hali i magazynu, niezależnie od ich wielkości czy przeznaczenia.
Pierwszym etapem jest zebranie danych wejściowych. Obejmuje to nie tylko wymiary projektowanej hali, ale także informacje o planowanym sposobie użytkowania: składowane towary, wysokość regałów, rodzaj posadzki, obecność suwnic, systemów przeciwpożarowych czy instalacji fotowoltaicznych. Te dane są niezbędne, aby poprawnie zdefiniować schemat statyczny oraz przewidzieć wszystkie potrzebne kombinacje obciążeń. Już na tym etapie inżynierowie Gaj-Stal współpracują z inwestorem, pomagając doprecyzować wymagania funkcjonalne obiektu.
Kolejnym krokiem jest wybór układu konstrukcyjnego i wstępne wymiarowanie elementów. To moment, w którym określa się rodzaj ram głównych, rozstaw słupów, typ płatwi dachowych, rozmieszczenie stężeń oraz zarys fundamentów. Na podstawie tych założeń tworzony jest model obliczeniowy, obejmujący m.in. słupy, rygle, wiązary, belki podsuwnicowe oraz inne elementy wsporcze. Każdy element jest powiązany w węzłach, które mogą być modelowane jako sztywne lub przegubowe – zależnie od przyjętego rozwiązania.
Po zdefiniowaniu modelu następuje właściwa analiza statyczna, w której symuluje się działanie wszystkich obciążeń. Sprawdza się nośność elementów na zginanie, ściskanie, rozciąganie i ścinanie, ale też podatność na stateczność globalną i lokalną (np. wyboczenie słupów czy zwichrzenie belek). Na tym etapie inżynierowie Gaj-Stal wprowadzają ewentualne korekty przekrojów, dobierają odpowiednie gatunki stali oraz projektują niezbędne usztywnienia, tak aby konstrukcja pracowała w sposób zamierzony przez projektanta.
Rodzaje obciążeń uwzględnianych przy projektowaniu hal
Analiza wytrzymałościowa hal stalowych wymaga bardzo dokładnego uwzględnienia wszystkich obciążeń, które mogą oddziaływać na konstrukcję. Podstawową kategorią jest ciężar własny, czyli masa profili, blach, warstw izolacyjnych i elementów wykończeniowych. Dodaje się do tego obciążenia zmienne, takie jak śnieg zalegający na dachu, parcie i ssanie wiatru, a także obciążenia użytkowe wynikające z obecności regałów, maszyn czy stref załadunku.
W przypadku magazynów wysokiego składowania szczególnie istotne są obciążenia przekazywane przez regały oraz wózki widłowe. Nierównomierne rozmieszczenie towaru może lokalnie zwiększać naciski na posadzkę i fundamenty, dlatego analiza obejmuje także współpracę konstrukcji stalowej z podłożem gruntowym. W halach produkcyjnych i logistycznych dochodzą do tego obciążenia dynamiczne, wynikające z pracy suwnic, przenośników czy linii technologicznych. Odpowiednie uwzględnienie składowej dynamicznej ma wpływ na drgania konstrukcji i komfort pracy użytkowników.
Nie można pominąć obciążeń wyjątkowych, takich jak oddziaływanie temperatury, skurcze i pełzanie betonu w elementach współpracujących, a także scenariusze pożarowe. W projektach Gaj-Stal analizuje się zachowanie konstrukcji również w podwyższonej temperaturze, aby dobrać odpowiednie rozwiązania zabezpieczeń ogniochronnych. W niektórych przypadkach rozpatruje się także możliwość uderzenia pojazdu w słup lub bramę, co może wymagać wprowadzenia dodatkowych osłon lub odbojów stalowych.
Normy, standardy i rola dokumentacji obliczeniowej
Bezpieczeństwo konstrukcji stalowej nie wynika wyłącznie z doświadczenia projektanta. Podstawą są obowiązujące normy i przepisy, które narzucają minimalne wymagania w zakresie nośności, użytkowalności i odporności ogniowej. Dla hal i magazynów stalowych kluczowe znaczenie mają normy z serii Eurokod, w tym dotyczące obciążeń śniegiem, wiatrem, oddziaływań sejsmicznych oraz projektowania konstrukcji stalowych. To na ich podstawie określa się charakterystyczne wartości obciążeń i współczynniki bezpieczeństwa.
Dokumentacja obliczeniowa jest integralną częścią projektu budowlanego i wykonawczego. Zawiera opis przyjętych założeń, schematu statycznego, kombinacji obciążeń oraz wyniki obliczeń dla kluczowych elementów. W Gaj-Stal dbamy o to, aby dokumentacja była czytelna zarówno dla inspektora nadzoru, jak i wykonawcy montażu. Jasno opisane przekroje, klasy stali, sposoby zamocowań i wymagane usztywnienia znacząco ograniczają ryzyko pomyłek na budowie i ułatwiają późniejszą eksploatację oraz serwis.
Ważną rolę odgrywa także archiwizacja obliczeń. W przypadku planowanej rozbudowy magazynu lub zmiany sposobu użytkowania (np. montaż instalacji fotowoltaicznej na dachu) możliwość szybkiego odtworzenia przyjętych założeń pozwala efektywnie przeprowadzić analizy sprawdzające. Gaj-Stal zapewnia swoim klientom dostęp do kompletnej dokumentacji obliczeniowej, co ułatwia uzyskanie pozwoleń i prowadzenie dalszych inwestycji na terenie zakładu.
Jak Gaj-Stal realizuje analizę wytrzymałościową dla swoich klientów
Gaj-Stal od lat specjalizuje się w projektowaniu i realizacji hal oraz magazynów stalowych, oferując kompleksową obsługę od koncepcji po montaż. Analiza wytrzymałościowa jest jednym z filarów tej oferty. Zespół projektowy łączy doświadczenie praktyczne z wiedzą akademicką, a proces obliczeniowy jest zorganizowany w sposób powtarzalny i transparentny dla inwestora. Dzięki temu klient otrzymuje nie tylko gotowy obiekt, ale również pewność, że jego konstrukcja została zaprojektowana z odpowiednim zapasem bezpieczeństwa.
Współpraca z inwestorem rozpoczyna się od zrozumienia specyfiki działalności firmy, wymagań logistycznych i technologicznych. Na tej podstawie dobierany jest optymalny system konstrukcyjny hali, który następnie poddaje się szczegółowej analizie wytrzymałościowej. Stosujemy zaawansowane modele numeryczne, które pozwalają ocenić zachowanie konstrukcji w różnych scenariuszach obciążeniowych, w tym przy maksymalnym obciążeniu śniegowo–wiatrowym czy pracy suwnic.
Gaj-Stal oferuje również analizy porównawcze różnych wariantów rozwiązań konstrukcyjnych. Pozwala to klientowi wybrać konfigurację, która najlepiej równoważy koszty budowy, wymagania funkcjonalne i przyszłe możliwości rozbudowy obiektu. W ramach usługi opracowywane są także detale połączeń, uwzględniające rzeczywiste warunki montażu i eksploatacji. Wszystko to przekłada się na wysoką trwałość i niezawodność gotowych hal oraz magazynów.
Znaczenie analizy wytrzymałościowej dla bezpieczeństwa i kosztów
Właściwie przeprowadzona analiza wytrzymałościowa ma bezpośredni wpływ na bezpieczeństwo użytkowników obiektu, ochronę składowanych towarów oraz ciągłość procesu produkcyjnego. Zbyt słaba konstrukcja może prowadzić do poważnych awarii, a w skrajnych przypadkach do katastrof budowlanych. Z kolei przewymiarowanie każdego elementu skutkuje nadmiernym zużyciem stali, wyższymi kosztami inwestycyjnymi oraz trudnościami montażowymi. Celem inżynierów jest znalezienie optymalnego kompromisu między bezpieczeństwem a ekonomią.
Analiza pozwala na identyfikację elementów najbardziej obciążonych i newralgicznych dla pracy całej hali. Dzięki temu można skoncentrować wzmocnienia tam, gdzie są one rzeczywiście potrzebne, jednocześnie redukując przekroje w strefach mniej obciążonych. Taki zrównoważony projekt nie tylko obniża koszty materiałowe, ale także skraca czas montażu. W projektach Gaj-Stal przekłada się to na szybsze uruchomienie magazynu lub linii produkcyjnej, co dla inwestora oznacza realne oszczędności.
Dodatkowym efektem dobrze przeprowadzonej analizy jest wyższy poziom przewidywalności zachowania konstrukcji w czasie. Uwzględnienie pełnego zestawu obciążeń, w tym tych rzadko występujących, minimalizuje ryzyko nieprzyjemnych niespodzianek w trakcie ekstremalnych warunków pogodowych. Odpowiednio zaprojektowana hala Gaj-Stal zachowuje swoją sztywność, nie wykazuje nadmiernych ugięć ani drgań, a elementy wrażliwe – takie jak świetliki, przeszklenia czy bramy – pracują poprawnie przez długie lata.
Nowoczesne narzędzia i metody stosowane w obliczeniach
Rozwój oprogramowania inżynierskiego w ostatnich latach znacząco zmienił sposób prowadzenia analiz wytrzymałościowych. W miejsce uproszczonych schematów pojawiły się rozbudowane modele przestrzenne, pozwalające lepiej odwzorować rzeczywistą pracę hali. Gaj-Stal wykorzystuje nowoczesne narzędzia do modelowania 3D, integrujące projekt konstrukcji z architekturą i instalacjami. Dzięki temu już na etapie obliczeń można wychwycić potencjalne kolizje, na przykład między elementami stalowymi a kanałami wentylacyjnymi czy trasami kablowymi.
Metoda elementów skończonych umożliwia bardzo dokładną ocenę rozkładu naprężeń w newralgicznych strefach, takich jak węzły, stopy słupów czy miejsca podparcia belek podsuwnicowych. Pozwala też analizować zjawiska nieliniowe, w tym wyboczenie, uplastycznienie materiału czy kontakt między elementami. Na podstawie tych danych inżynierowie Gaj-Stal podejmują decyzje dotyczące kształtu blach węzłowych, liczby i średnicy śrub oraz ewentualnych spoin. Nowoczesne narzędzia idą w parze z doświadczeniem, co daje zrównoważony i bezpieczny projekt.
Analiza wytrzymałościowa a eksploatacja i rozbudowa hal
Wiele firm traktuje budowę hali czy magazynu jako inwestycję na dziesięciolecia. Z czasem pojawiają się potrzeby rozbudowy, zwiększenia wysokości składowania, montażu nowych suwnic czy instalacji fotowoltaicznych na dachu. Jeśli na etapie pierwotnego projektu wykonano rzetelną analizę wytrzymałościową i pozostawiono odpowiednie rezerwy nośności, wprowadzanie takich zmian jest znacznie prostsze i bardziej opłacalne. Gaj-Stal już na wczesnym etapie projektowania może uwzględnić potencjalne kierunki rozwoju zakładu.
Analiza wytrzymałościowa ma też znaczenie dla bieżącej eksploatacji obiektu. Jasno określone w dokumentacji dopuszczalne obciążenia posadzki, konstrukcji dachu czy belek podsuwnicowych pozwalają użytkownikowi unikać przekroczeń, które mogłyby zagrozić bezpieczeństwu. W sytuacjach wątpliwych, np. przy planowaniu nietypowej linii technologicznej, możliwe jest wykonanie dodatkowych obliczeń sprawdzających, bazujących na pierwotnym modelu hali. Dzięki temu inwestor ma pełną kontrolę nad stanem technicznym obiektu w całym cyklu życia.
Dlaczego warto powierzyć analizę wytrzymałościową firmie Gaj-Stal
Wybór doświadczonego wykonawcy analizy wytrzymałościowej jest równie istotny, jak wybór dostawcy samej konstrukcji. Gaj-Stal łączy obie role, oferując spójny proces projektowo–realizacyjny. Inżynierowie odpowiedzialni za obliczenia współpracują bezpośrednio z działem produkcji i montażu, co pozwala uwzględnić realia wykonawcze już na etapie projektu. Dzięki temu zastosowane rozwiązania są nie tylko bezpieczne, ale też łatwe w montażu i późniejszej obsłudze, a cała inwestycja przebiega sprawnie.
Firma dysponuje bogatym portfolio zrealizowanych hal i magazynów o różnej skali i przeznaczeniu – od prostych obiektów magazynowych, poprzez hale produkcyjne, po zaawansowane centra logistyczne. Każda z tych realizacji była poprzedzona kompleksową analizą wytrzymałościową, dostosowaną do specyfiki branży i lokalizacji. Decydując się na współpracę z Gaj-Stal, inwestor otrzymuje nie tylko projekt i wykonanie konstrukcji stalowej, ale również specjalistyczne wsparcie na etapie formalnym, w tym kompletne opracowanie obliczeń wymaganych przez organy administracji.
Najczęstsze błędy unikane dzięki profesjonalnej analizie
Brak rzetelnej analizy wytrzymałościowej lub oparcie się wyłącznie na powielanych schematach może prowadzić do poważnych problemów w trakcie użytkowania hali. Do najczęstszych błędów należy niedoszacowanie obciążeń śniegiem w strefach przy attykach i świetlikach, pomijanie lokalnych efektów ssania wiatru, a także nieuwzględnienie obciążeń dynamicznych od suwnic czy maszyn. Skutkiem mogą być nadmierne ugięcia dachu, pękanie okładzin ściennych, a w skrajnych przypadkach uszkodzenia elementów konstrukcyjnych.
Innym często spotykanym problemem jest niewłaściwe zaprojektowanie połączeń i stężeń, które decydują o ogólnej stabilność ram hali. Zbyt sztywne lub zbyt podatne węzły mogą prowadzić do niekontrolowanych przemieszczeń, trudnych do usunięcia już po wybudowaniu obiektu. Dzięki zaawansowanym obliczeniom i doświadczeniu zespołu Gaj-Stal możliwe jest precyzyjne dobranie charakterystyki połączeń oraz rozmieszczenia stężeń, co zapewnia prawidłową współpracę wszystkich elementów konstrukcji w różnych stanach obciążenia.
FAQ – najczęściej zadawane pytania o analizę wytrzymałościową
Jak długo trwa wykonanie analizy wytrzymałościowej hali stalowej?
Łączny czas zależy od złożoności obiektu, jednak dla typowych hal magazynowych pierwsze wyniki uzyskujemy zwykle w ciągu kilku do kilkunastu dni roboczych. Należy pamiętać, że analiza to proces iteracyjny – po wstępnych obliczeniach następuje optymalizacja przekrojów i detali. W Gaj-Stal harmonogram obliczeń jest zawsze uzgadniany z inwestorem i powiązany z terminami pozostałych etapów projektu.
Czy analiza wytrzymałościowa jest obowiązkowa przy każdej hali?
Przepisy prawa budowlanego wymagają, aby każda konstrukcja nośna była zaprojektowana zgodnie z obowiązującymi normami, co w praktyce oznacza wykonanie obliczeń statyczno–wytrzymałościowych. Bez nich nie jest możliwe uzyskanie pozwolenia na budowę ani przeprowadzenie formalnego odbioru. Wykonanie analizy nie jest więc dodatkową opcją, lecz integralną częścią odpowiedzialnego procesu projektowego, którą Gaj-Stal realizuje dla wszystkich swoich obiektów.
Czy mogę dołożyć instalację fotowoltaiczną na istniejącej hali?
Dodanie instalacji PV zwiększa obciążenie dachu, dlatego przed montażem konieczne jest sprawdzenie nośności konstrukcji. Jeśli dla obiektu zachowała się dokumentacja obliczeniowa, możliwe jest wykonanie analizy uzupełniającej, która pokaże, czy istnieją rezerwy nośności lub potrzebne są wzmocnienia. Gaj-Stal pomaga inwestorom w ocenie takich możliwości oraz w ewentualnym zaprojektowaniu prac wzmacniających konstrukcję.
Co się stanie, jeśli podczas użytkowania przekroczę dopuszczalne obciążenia?
Przekraczanie założeń przyjętych w analizie wytrzymałościowej może prowadzić do nadmiernych ugięć, mikropęknięć, przyspieszonego zmęczenia elementów, a w skrajnych przypadkach do awarii konstrukcji. Dlatego tak ważne jest przestrzeganie parametrów podanych w dokumentacji. W razie planowanych zmian sposobu użytkowania zaleca się wykonanie dodatkowych obliczeń, zamiast samodzielnie oceniać „zapas” nośności. Gaj-Stal oferuje takie ekspertyzy dla istniejących obiektów.
Czy analiza wytrzymałościowa wpływa na koszt budowy hali?
Profesjonalna analiza wytrzymałościowa pozwala optymalnie dobrać przekroje i gatunki stali, co w praktyce często obniża koszt całej inwestycji. Zamiast przewymiarowywać wszystkie elementy, wzmacnia się tylko te najbardziej obciążone, co zmniejsza zużycie materiału i skraca czas montażu. Dodatkowo rzetelne obliczenia ograniczają ryzyko kosztownych poprawek na budowie. W efekcie inwestor oszczędza zarówno na etapie realizacji, jak i późniejszej eksploatacji obiektu.
